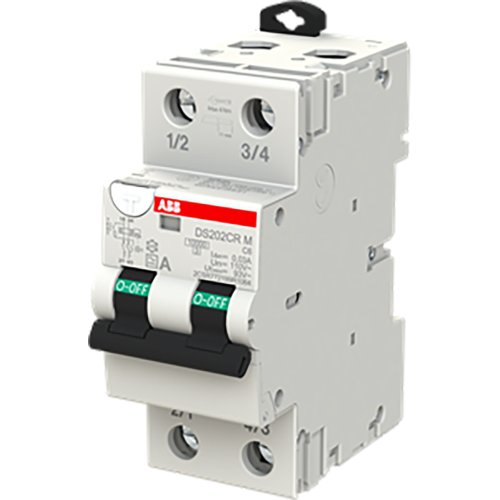

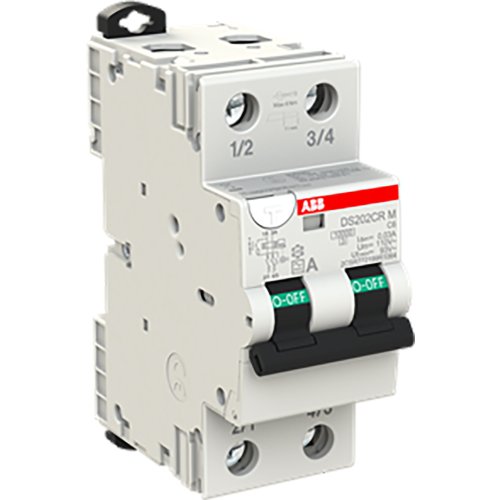

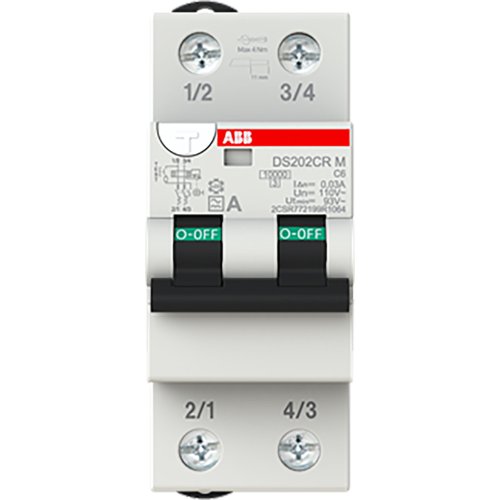

ABB Componenten DS202CR M C6 A30 110V Residual Current Circuit Breaker with Overcurren
Artikelnummer: 20125077
Artikelnummer fabrikant: 2CSR772199R1064
EAN Code: 4022903035060
ABB Componenten, System pro M compact, DS202CR M C6 A30 110V, DS202CR M C6 A30 110V Residual Current Circuit Breaker with Overcurren, DIN-rail, AC, C, A, 3,04, IP20, Onvertraagd
De DS202CR M C6 A30 110V uit de System pro M compact serie is een aardlekautomaat voor de beveiliging van 1-fase eindgroepen. Het apparaat combineert overstroom- en kortsluitbeveiliging met aardfoutbeveiliging in één 2-polige unit van twee modulen, waardoor ruimte op de DIN-rail vrijkomt en bekabeling wordt vereenvoudigd.Het biedt bescherming tegen sinusvormige wissel- en pulserende gelijkfoutstromen (type A, 30 mA) en dekt zowel indirecte aanraking als aanvullende bescherming tegen directe aanraking af. Met C‑karakteristiek 6 A schakelt het betrouwbaar af bij fout- en aanloopstromen, wat de bedrijfszekerheid verhoogt. Geschikt voor 110 V toepassingen en naadloos passend binnen System pro M compact, is dit een solide keuze voor compacte, veilige en overzichtelijke eindgroepbeveiliging.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 110 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | Overig |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,04 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | System pro M compact |
