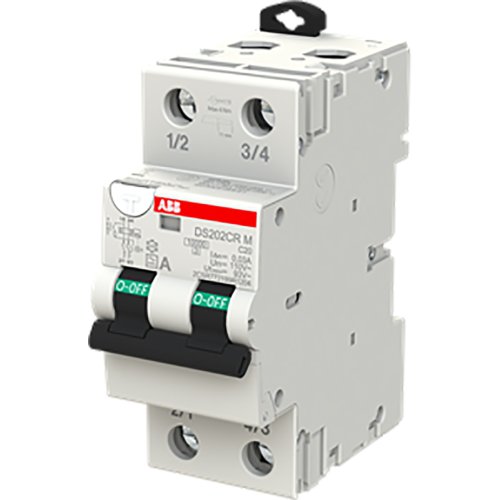

ABB Componenten DS202CR M C20 A30 110V Residual Current Circuit Breaker with Overcurre
Artikelnummer: 20125079
Artikelnummer fabrikant: 2CSR772199R1204
EAN Code: 4022903035114
ABB Componenten, System pro M compact, DS202CR M C20 A30 110V, DS202CR M C20 A30 110V Residual Current Circuit Breaker with Overcurre, DIN-rail, AC, C, A, 5,04, IP20, Onvertraagd
De DS202CR M C20 A30 110V is een 2-polige, tweemodule aardlekautomaat uit de System pro M compact serie voor eindgroepen in 1-fase verdelingen. Hij combineert beveiliging tegen overbelasting en kortsluiting met gevoelige aardlekbeveiliging, ideaal voor toepassingen met 110 V voedingen waar continuïteit en veiligheid cruciaal zijn.Type A detecteert zowel sinusvormige wissel- als pulserende gelijkfoutstromen; 30 mA biedt aanvullende bescherming bij direct contact en verhoogt de elektrische veiligheid. De 2-polige uitschakeling zorgt voor volledige spanningsafschakeling en helpt ongewenste restspanningen voorkomen. De C-karakteristiek (20 A) kan hogere inschakelstromen aan zonder onnodig uit te schakelen. Het compacte tweemodule ontwerp bespaart railruimte, met duidelijke klemmen en testknop voor snelle controle en onderhoud.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 110 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | Overig |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 5,04 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | System pro M compact |
