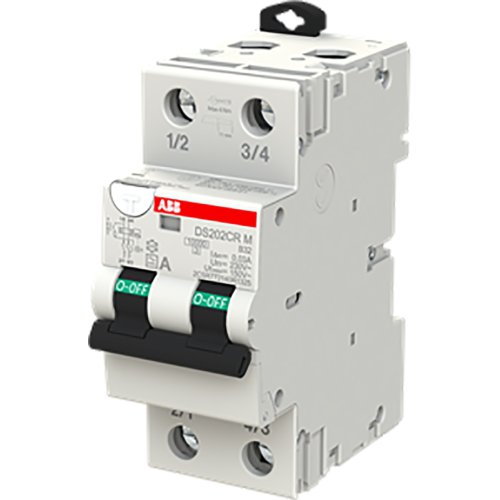

ABB Componenten DS202CR M B32 A30
Artikelnummer: 20125072
Artikelnummer fabrikant: 2CSR772140R1325
EAN Code: 4022903034612
ABB Componenten, System pro M compact, DS202CR M B32 A30, DS202CR M B32 A30, DIN-rail, AC, B, A, 7,6, 50 Hz, IP20, Onvertraagd
De DS202CR M B32 A30 is een compacte aardlekautomaat uit de System pro M compact serie voor eenfasige eindgroepen. In twee modulen combineert hij overstroom- en kortsluitbeveiliging met gevoelige aardlekbeveiliging, zodat circuits veilig en bedrijfszeker blijven.Hij beschermt tegen sinusvormige wisselstromen én pulserende gelijkstroomfouten, biedt bescherming tegen indirect aanraken en extra bescherming tegen direct aanraken. Dankzij de 2-polige uitschakeling wordt de volledige fase‑ en nulgeleider betrouwbaar afgeschakeld. Het tweemodulaire ontwerp bespaart railruimte en versnelt montage in kasten. Met B‑karakteristiek 32 A en 30 mA aanspreekwaarde reageert hij snel op foutstromen zonder onnodige uitval, ideaal voor hoogwaardige eindinstallaties waar continuïteit, veiligheid en compacte opbouw centraal staan.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 7,6 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | System pro M compact |
