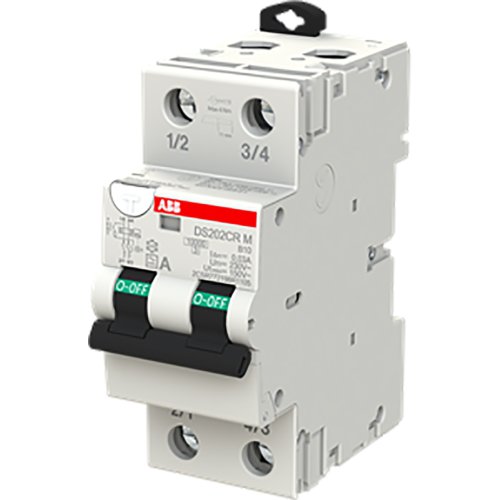

ABB Componenten DS202CR M B10 A30 RCBO, 2P, overspanningsbeveiliging
Artikelnummer: 20125064
Artikelnummer fabrikant: 2CSR772140R1105
EAN Code: 4022903034414
ABB Componenten, System pro M compact, DS202CR M B10 A30, DS202CR M B10 A30 RCBO, 2P, overspanningsbeveiliging, DIN-rail, AC, B, A, 3,28, 50 Hz, IP20, Onvertraagd
De DS202CR M B10 A30 uit de System pro M compact serie is een 2-polige aardlekautomaat die eindgroepen in 1-fase installaties beschermt tegen overbelasting en kortsluiting, met extra veiligheid bij aardfouten. Het apparaat combineert aardlek-, kortsluit- en overspanningsbeveiliging in slechts twee modules, waardoor het systeemcompact en overzichtelijk blijft.Type A 30 mA biedt aanvullende bescherming bij directe en indirecte aanraking, ook bij sinusvormige wissel- en pulserende gelijkfouten. De B10-karakteristiek schakelt betrouwbaar af zonder onnodige onderbrekingen. Door het 2-polige ontwerp worden fase en nul volledig onderbroken, wat de selectiviteit en veiligheid verhoogt. De compatibiliteit met System pro M compact railsystemen versnelt montage en retrofit, terwijl de ruimtebesparing extra waarde levert in krappe verdeelinrichtingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,28 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | System pro M compact |
