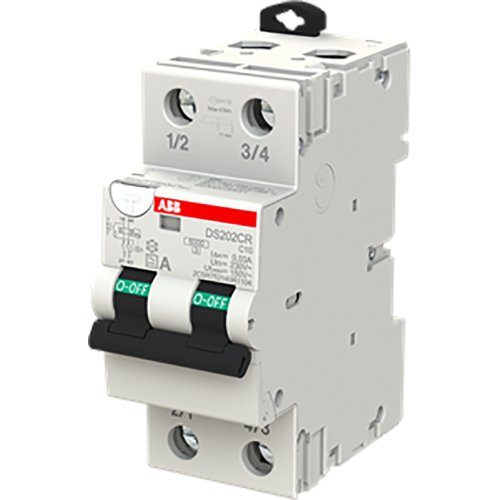

ABB Componenten DS202CR C10 A30
Artikelnummer: 20125051
Artikelnummer fabrikant: 2CSR752140R1104
EAN Code: 4022903033677
ABB Componenten, System pro M compact, DS202CR C10 A30, DS202CR C10 A30, DIN-rail, AC, C, A, 3,28, 50 Hz, IP20, Onvertraagd
De DS202CR C10 A30 uit de System pro M compact-serie is een compacte aardlekautomaat voor 1-fase eindgroepen. Hij beschermt tegen overbelasting en kortsluiting en detecteert sinusvormige wissel- en gepulseerde gelijkfoutstromen (type A, 30 mA). De 2-polige uitvoering schakelt fase én nul af, wat bescherming biedt tegen indirecte contacten en extra zekerheid geeft bij directe aanraking.Deze twee-modules oplossing combineert de functies van installatieautomaat en aardlekschakelaar in één component, bespaart ruimte in de verdeelinrichting en versnelt DIN-railmontage. De C10-uitvoering biedt betrouwbare uitschakeling bij gangbare bedrijfsstromen, terwijl snelle foutdetectie de continuïteit van de installatie ondersteunt. Ideaal voor netoverzichten waar compacte bouw, duidelijke bescherming en efficiënte bekabeling gevraagd zijn.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,28 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
