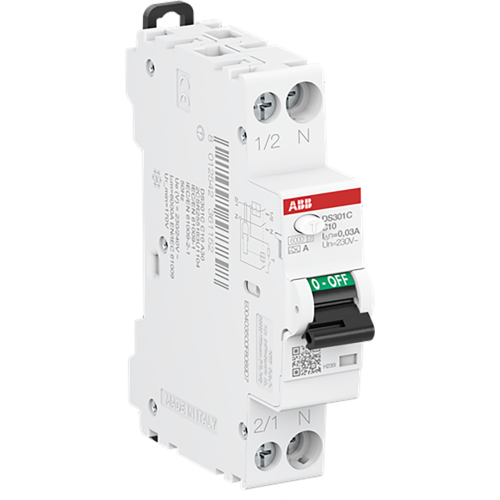

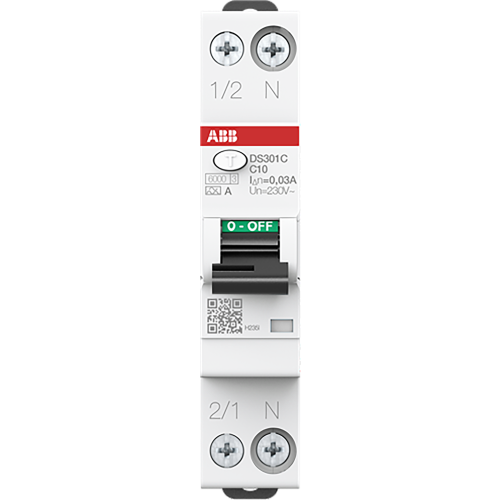

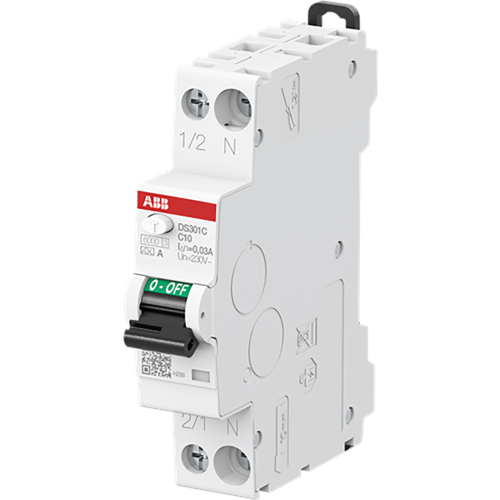

ABB Componenten Differentieel automaat DS301C Diff-Aut DS301C C10 A30 (96 stuks)
Artikelnummer: 20124660
Artikelnummer fabrikant: 2CSR255163U1104
EAN Code: 8012542361152
ABB Componenten, System pro M compact, DS301C C10 A30 (Unpacked), Differentieel automaat DS301C Diff-Aut DS301C C10 A30 (96 stuks), DIN-rail, AC, C, A, 1,5, 50 Hz, IP20, Onvertraagd
De DS301C C10 A30 (Unpacked) uit de System pro M compact serie is een 1P+N aardlekautomaat voor eindsstromen in 1-fase installaties. Hij combineert overstroom- en kortsluitbeveiliging met aardlekbeveiliging in één modulebreedte. De beveiliging werkt bij zowel sinusvormige wisselstromen als pulserende gelijkfoutstromen en biedt bescherming tegen indirecte aanraking en aanvullende bescherming tegen directe aanraking.Dankzij het compacte ontwerp bespaart hij ruimte op de DIN-rail en houdt hij verdeelinrichtingen overzichtelijk. De C-karakteristiek 10 A biedt betrouwbare uitschakeling bij gangbare belastingprofielen, terwijl type A 30 mA de personen- en brandveiligheid verhoogt. De 1P+N-configuratie zorgt voor duidelijke scheiding van fase en nul, wat service vereenvoudigt en stilstand beperkt. Naadloos te combineren binnen System pro M compact.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 17,6 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,5 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
