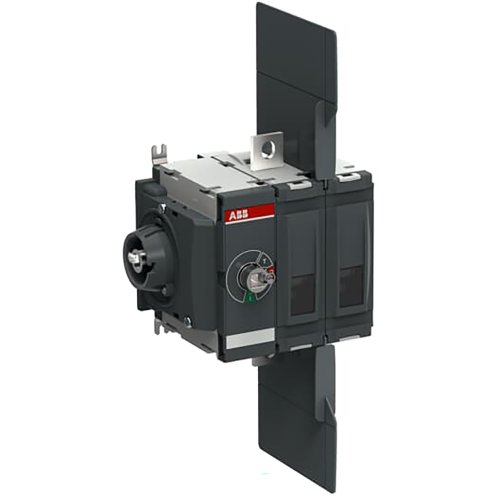

ABB Componenten DC last scheider tot 1500 Vdc, 500 A
Artikelnummer: 20097473
Artikelnummer fabrikant: 1SCA161237R1001
EAN Code: 6417019913476
ABB Componenten, OT Plus, OTDC500FV02S, DC last scheider tot 1500 Vdc, 500 A, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC500FV02S DC lastscheider uit de OT Plus serie is ontwikkeld voor utiliteits‑PV tot 1500 V DC en 500 A. Deze tweepolige, zijbediende oplossing schakelt veilig één PV‑string af en is goedgekeurd volgens IEC 60947‑1 en ‑3. Toepasbaar in combiner boxes en omvormers waar betrouwbaarheid en compacte inbouw cruciaal zijn.De geoptimaliseerde 1500 V‑architectuur verhoogt het systeeme rendement door schakelverliezen tot 35% te verlagen. Met slechts 150 mm breed en 122 mm hoog is de behuizing tot 30% compacter, zodat kasten kleiner en lichter kunnen worden uitgevoerd. Bediening links of rechts vergroot de ontwerpvrijheid en maakt nette layout en snelle montage mogelijk. Resultaat: meer vermogen per kast, minder warmteontwikkeling en consistente prestaties in grootschalige PV‑toepassingen.
| Breedte | 196,2 |
| Aantal polen | 2 |
| Hoogte | 211 |
| Diepte | 148 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OT Plus |
