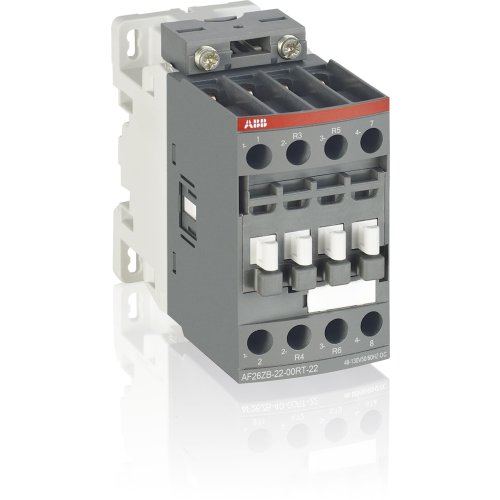

ABB Componenten Contactor AF26ZB AF26ZB-22-00RT-22
Artikelnummer: 20093138
Artikelnummer fabrikant: 1SBL236560R2200
EAN Code: 3471523129924
ABB Componenten, Magneetschakelaar / AF ZB, AF26ZB-22-00RT-22, Contactor AF26ZB AF26ZB-22-00RT-22, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF26ZB-22-00RT-22 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie voor betrouwbare motorbesturing en vermogensschakelingen in industriële besturingskasten. Hij schakelt motoren tot 11 kW bij 400 V AC (AC-3) en voedingen tot 45 A (AC-1), geschikt voor toepassingen waar continuïteit en compacte inbouw belangrijk zijn.Dankzij AF‑technologie biedt hij een breed stuurspanningsbereik van 48–130 V, 50/60 Hz én DC. Dat vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de kast en zorgt voor zekere werking op instabiele netten. Ingebouwde overspanningsbeveiliging elimineert externe suppressors, wat ruimte en kosten bespaart. Ringoogklemmen leveren trillingsvaste, veilige aansluitingen. De blokbouw maakt snelle uitbreiding met hulpcontactblokken en toebehoren mogelijk, zodat functies eenvoudig zijn aan te passen aan de toepassing.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 101 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Model | Magneetschakelaar / AF ZB |
