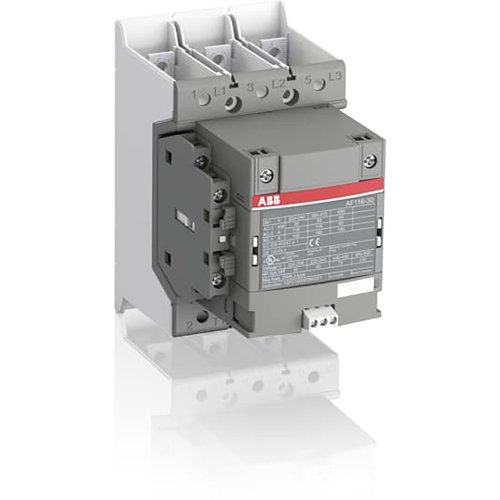

ABB Componenten Contactor AF146 3P 1NO+1NG-33
Artikelnummer: 20110075
Artikelnummer fabrikant: 1SFL467001R3311
EAN Code: 7320500481066
ABB Componenten, Magneetschakelaar / AF, AF 146-30-11-33 100-250V, Contactor AF146 3P 1NO+1NG-33, 142,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146-30-11-33 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en beschermen van motoren tot 75 kW bij 400 V (AC-3) en vermogenskringen tot 225 A (AC-1). Ideaal voor machinebesturing en paneelbouw waar hoge beschikbaarheid en compactheid gevraagd zijn.Dankzij AF‑technologie biedt de spoel een breed aanstuurspanningsbereik van 100–250 V AC/DC, vangt grote spanningsschommelingen op en verlaagt het energieverbruik in de schakelkast. Ingebouwde overspanningsbeveiliging maakt externe demping overbodig. Voor-gemonteerde 1 NO + 1 NC hulpcontacten en dubbele klemmen versnellen bekabeling en geven zekere aansluitingen. De blokbouw maakt eenvoudige uitbreiding met extra hulpcontactblokken en accessoires mogelijk, voor snelle aanpassing aan de toepassing en langdurige, betrouwbare schakelingen.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 142,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
