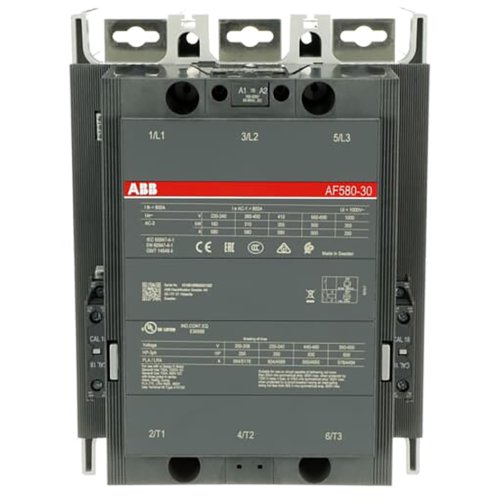

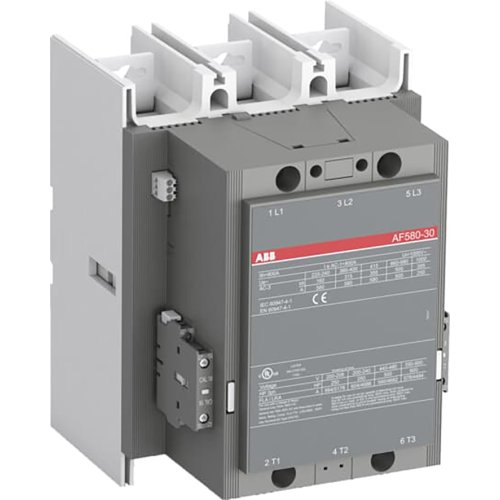

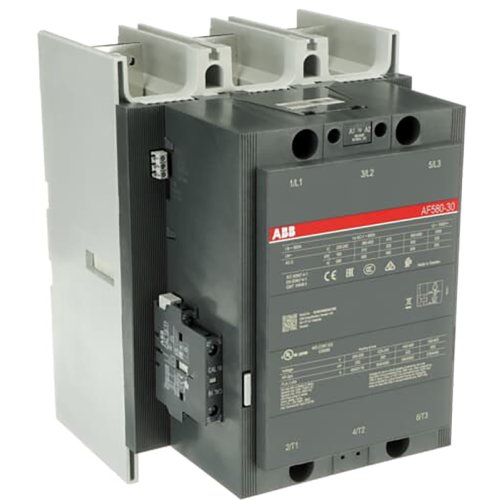

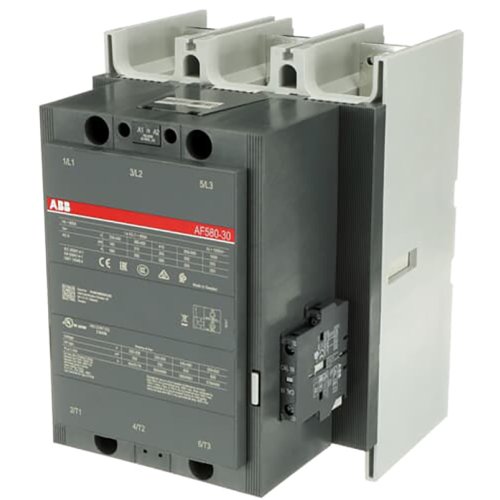

ABB Componenten CONTACTOR
Artikelnummer: 20110393
Artikelnummer fabrikant: 1SFL617001R7022
EAN Code: 7320500222034
ABB Componenten, Magneetschakelaar / AF, AF580-30-22-70, CONTACTOR, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF580-30-22-70 is een krachtige magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en aansturen van zware motoren en vermogenscircuits. Hij bedient motoren tot 315 kW bij 400 V (AC-3) en schakelt vermogens tot 800 A (AC-1), waardoor hij geschikt is voor veeleisende toepassingen in besturings- en energieverdelingspanelen. Voorgeplaatste hulpcontacten en main circuit bars versnellen montage en bekabeling.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange van 100–250 V AC/DC, vangt hij grote spanningsvariaties op en verlaagt hij het energieverbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte, terwijl de blokbouw eenvoudig uitbreiden met hulpcontactblokken en accessoires mogelijk maakt. Dit resulteert in stabiele schakelingen op instabiele netten, compacte inbouw en een toekomstbestendige oplossing.
| Breedte | 210 |
| Hoogte | 283 |
| Diepte | 242 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 315 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 580 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 800 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 186,425 kW |
| Model | Magneetschakelaar / AF |
