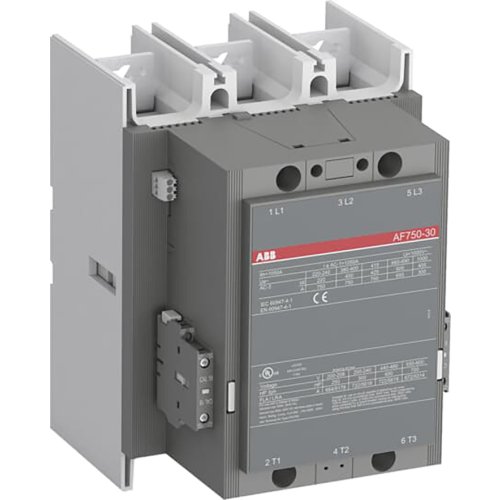

ABB Componenten CONTACTOR 100-250V AC/DC
Artikelnummer: 20110407
Artikelnummer fabrikant: 1SFL637001R7022
EAN Code: 7320500222072
ABB Componenten, Magneetschakelaar / AF, AF750-30-22-70, CONTACTOR 100-250V AC/DC, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF750-30-22-70 is een krachtige magneetschakelaar uit de AF-serie voor het schakelen en besturen van zware motoren en vermogenscircuits in industriële omgevingen. Het 3-polige ontwerp (IEC 1000 V / UL 600 V) bedient motoren tot 400 kW bij 400 V AC-3 of 600 hp bij 480 V UL en schakelt belastingen tot 1050 A AC-1 / 900 A UL. Vooraf gemonteerde hulpcontacten en main circuit bars versnellen de montage en verhogen de betrouwbaarheid.Met AF-technologie biedt dit type een brede stuurspanningsrange van 100–250 V AC/DC (50/60 Hz), vangt het grote spanningsvariaties op en reduceert het het energieverbruik in panelen, met zekere werking in instabiele netten. Geïntegreerde overspanningsbeveiliging levert een compacte, complete oplossing. De blokopbouw maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, voor toekomstvaste configuraties en minimale stilstand.
| Breedte | 210 |
| Hoogte | 283 |
| Diepte | 242 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 400 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 750 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.050 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 223,71 kW |
| Model | Magneetschakelaar / AF |
