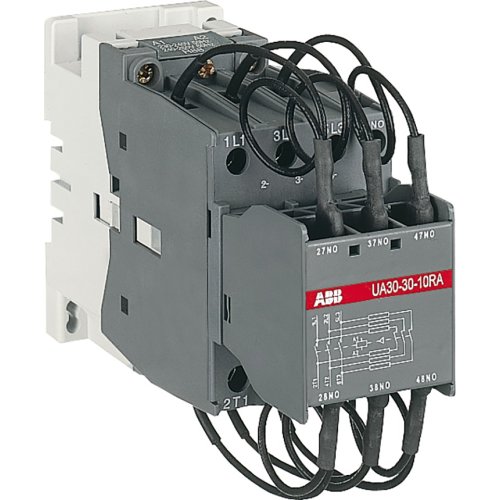

ABB Componenten Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen
Artikelnummer: 20093225
Artikelnummer fabrikant: 1SBL281024R8010
EAN Code: 3471522302809
ABB Componenten, Magneetschakelaar / UA, UA 30-30-10RA 220-230V 50Hz /230, Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
De UA30-30-10RA 220-230V 50Hz / 230-240V 60Hz is een magneetschakelaar uit de UA-serie voor het betrouwbaar schakelen van condensatorbanken in bijvoorbeeld arbeidsfactorcorrectie en verdeelinrichtingen. Hij is ontworpen voor capacitieve belastingen waarbij de inschakelpiek ruim boven 100× In kan liggen, en levert stabiele prestaties in veeleisende installaties.Geleverd met een speciaal frontblok met drie in serie geplaatste dempweerstanden, beperkt hij de inschakelstroom en zorgt voor voorlading van de condensatoren, wat de tweede stroompiek reduceert en de levensduur verhoogt. De elektrische duurzaamheid bedraagt tot 250.000 schakelingen (<500 V) en 100.000 schakelingen (500–690 V). Uitvoering met 3 hoofdpolen en een geïntegreerd 1NO-hulpcontact, AC-spoelcode 80 voor 220–230 V 50 Hz / 230–240 V 60 Hz, blocktype ontwerp en compatibel met een breed accessoireprogramma. Te gebruiken zonder extra inductanties; condensatoren vóór inschakelen ontladen tot ≤50 V.
| Breedte | 54 |
| Hoogte | 130 |
| Diepte | 141 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 230.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 230.000 - 240.000 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. blindvermogen bij 400 V, 50 Hz | 30 kvar |
| Model | Magneetschakelaar / UA |
| Nom. blind vermogen bij 400 V, 60 Hz | 30 |
