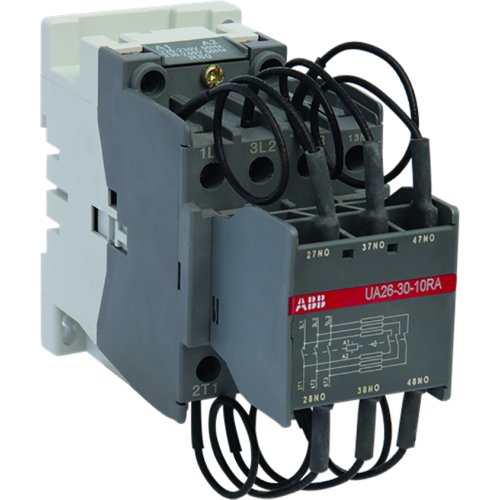

ABB Componenten Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen
Artikelnummer: 20093175
Artikelnummer fabrikant: 1SBL241024R8010
EAN Code: 3471522301802
ABB Componenten, Magneetschakelaar / UA, UA 26-30-10RA 220-230V 50Hz /230, Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen, 126,3, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
De UA26-30-10RA is een magneetschakelaar uit de UA-serie voor het veilig en betrouwbaar schakelen van condensatorbanken in vermogens- en energiekwaliteitstoepassingen. Hij is ontworpen voor installaties waar inschakelpieken ruim boven 100× de nominale stroom liggen en werkt op 220–230 V 50 Hz (spoelcode 80). Toepassing: schakelen en voorspannen van condensatoren in cos φ-correctie en vermogensverdeling.Deze uitvoering wordt compleet geleverd met een voorgemonteerd frontblok met drie dempingsweerstanden. Daardoor worden piekstromen bij inschakelen effectief gedempt en worden de condensatoren voorgeladen om de tweede piek te beperken – extra inductanties zijn niet nodig. De elektrische levensduur bedraagt tot 250.000 schakelingen (<500 V) en 100.000 schakelingen (500–690 V). Met 3 hoofdpolen en 1 ingebouwd hulpcontact biedt hij betrouwbare besturing, terwijl het AC-gestuurde magnetisch circuit voor stille, consistente werking zorgt.
| Breedte | 54 |
| Hoogte | 120 |
| Diepte | 126,3 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 230.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 230.000 - 240.000 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. blindvermogen bij 400 V, 50 Hz | 22 kvar |
| Model | Magneetschakelaar / UA |
| Nom. blind vermogen bij 400 V, 60 Hz | 22 |
