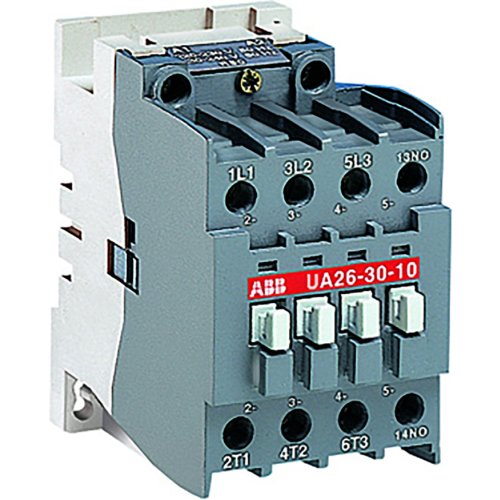

ABB Componenten Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen
Artikelnummer: 20093173
Artikelnummer fabrikant: 1SBL241022R8010
EAN Code: 3471522069801
ABB Componenten, Magneetschakelaar / UA, UA 26-30-10 220/230, Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen, 93,6, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
UA 26-30-10 220/230 is een condensatormagneetschakelaar uit de Magneetschakelaar / UA serie voor het schakelen van condensatorbanken in vermogensfactor-correctie en andere capacitieve toepassingen. Met spoelcode 80 en AC-stuurspanning 220–230 V 50 Hz / 230–240 V 60 Hz biedt het bloktype ontwerp een compacte oplossing met 3 hoofdpolen en 1 geïntegreerd hulpcontact.De schakelaar is geoptimaliseerd voor inschakelstromen tot 100× de nominale rms-stroom, wat piekbelasting bij inschakelen beheerst en componenten beschermt. Bij herinschakelen moeten de condensatoren ontladen zijn tot ≤ 50 V; onder deze condities haalt het apparaat een elektrische levensduur van 100.000 cycli. De gelamineerde magnetische kern zorgt voor stille, betrouwbare bediening, terwijl een breed assortiment accessoires (zoals hulpblokken en mechanische vergrendelingen) de configuratie flexibel maakt. Compatibel binnen de A-Line range voor soepele paneelintegratie en snelle, foutarme montage.
| Breedte | 54 |
| Hoogte | 90 |
| Diepte | 93,6 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 230.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 230.000 - 240.000 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. blindvermogen bij 400 V, 50 Hz | 20 kvar |
| Model | Magneetschakelaar / UA |
| Nom. blind vermogen bij 400 V, 60 Hz | 20 |
