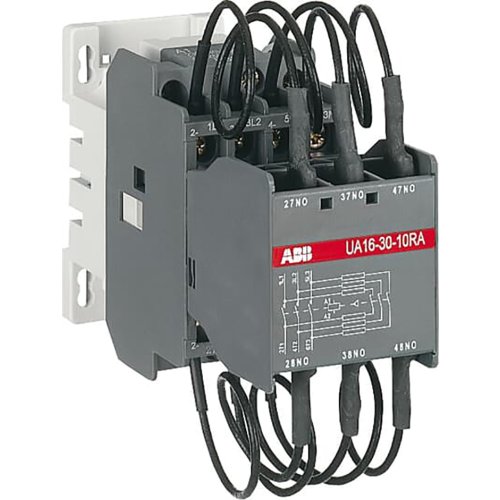

ABB Componenten Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen
Artikelnummer: 20093081
Artikelnummer fabrikant: 1SBL181024R8010
EAN Code: 3471522300805
ABB Componenten, Magneetschakelaar / UA, UA 16-30-10-RA 220/230, Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC, 12,5
UA 16-30-10-RA 220/230 is een 3-polige condensatormagneetschakelaar uit de Magneetschakelaar / UA serie voor het betrouwbaar schakelen van condensatorbanken in vermogenscompensatie. Ontworpen voor toepassingen waar inschakelpieken ver boven 100× In kunnen uitkomen, levert het stabiele prestaties bij 220/230 V 50 Hz en 230/240 V 60 Hz.Het apparaat wordt compleet geleverd met een frontgemonteerd blok met drie dempingsweerstanden. Deze worden in serie ingeschakeld om de piekstroom bij inschakelen te dempen en de condensatoren voor te laden, waardoor de tweede piek wordt beperkt. Resultaat: minder netstress, langere levensduur van componenten en hoge bedrijfszekerheid. De elektrische duurzaamheid bedraagt tot 250.000 schakelingen bij Ue < 500 V en 100.000 bij 500–690 V. Met 3 hoofdpolen en een ingebouwd hulpcontact vereenvoudigt het de aansturing, terwijl het bloktype-ontwerp naadloos in UA-opstellingen past.
| Breedte | 44 |
| Hoogte | 120 |
| Diepte | 107 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 230.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 230.000 - 240.000 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. blindvermogen bij 400 V, 50 Hz | 12,5 kvar |
| Model | Magneetschakelaar / UA |
| Nom. blind vermogen bij 400 V, 60 Hz | 12,5 |
