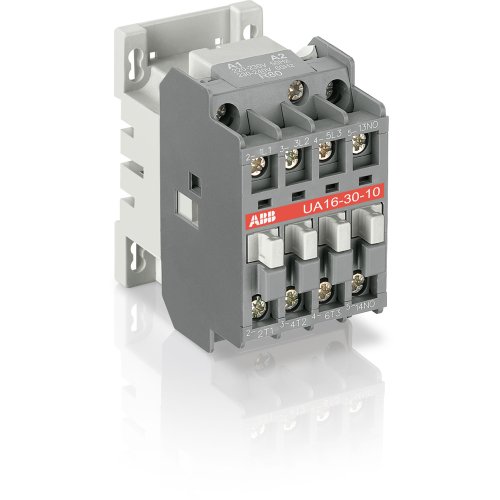

ABB Componenten Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen
Artikelnummer: 20093078
Artikelnummer fabrikant: 1SBL181022R8010
EAN Code: 3471522254801
ABB Componenten, Magneetschakelaar / UA, UA 16-30-10 220/230, Condensatormagneetschakelaar spoelcode 80 Voor capacitieve belastingen, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC, 12,5
UA 16-30-10 220/230 is een 3-polige magneetschakelaar uit de UA-serie, speciaal voor het schakelen van condensatorbanken. Ideaal wanneer inschakelstromen pieken tot maximaal 100x de nominale rms-stroom. Dankzij het blokontwerp past hij moeiteloos in paneelbouw en biedt hij stabiele prestaties in power factor-correctietoepassingen.Belangrijke pluspunten: hoge elektrische levensduur tot 100.000 schakelingen onder de juiste omstandigheden, een ingebouwd hulpcontact (3 hoofdpolen + 1 hulp) en een AC-spoel (50/60 Hz) voor betrouwbare aansturing. De gelamineerde magneetkern minimaliseert zoem en warmte, terwijl een breed assortiment accessoires flexibiliteit in bediening en signalisatie geeft. Voor veilig en duurzaam gebruik moeten condensatoren vóór herinschakeling worden ontladen tot ≤ 50 V. Zo levert UA 16-30-10 220/230 consistente prestaties, lage onderhoudsbehoefte en een toekomstvaste keuze voor capacitieve belastingen.
| Breedte | 44 |
| Hoogte | 74 |
| Diepte | 74 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 230.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 230.000 - 240.000 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. blindvermogen bij 400 V, 50 Hz | 12,5 kvar |
| Model | Magneetschakelaar / UA |
| Nom. blind vermogen bij 400 V, 60 Hz | 12,5 |
