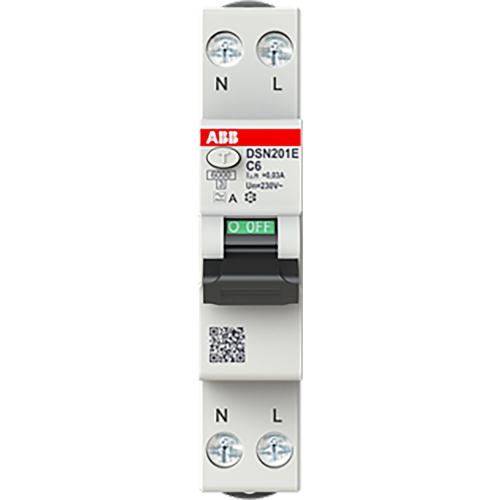

ABB Componenten Compacte aardlekautomaat 1P+N C-Kar. 6A, 30mA
Artikelnummer: 20125390
Artikelnummer fabrikant: 2TAZ264114R2064
EAN Code: 6941593498406
ABB Componenten, System pro M compact, DSN201E C6 A30, Compacte aardlekautomaat 1P+N C-Kar. 6A, 30mA, DIN-rail, AC, C, A, 1,8, 50/60 Hz, IP20, Onvertraagd
De DSN201E C6 A30 uit de System pro M compact serie is een compacte aardlekautomaat 1P+N met één module breedte voor eindgroepen in enkelvoudige wisselstroomcircuits. Hij combineert beveiliging tegen overbelasting en kortsluiting met betrouwbare aardfoutbeveiliging. Daarmee houdt hij installaties operationeel en veilig, zonder onnodige ruimte in de kast te vragen.De elektronische detectie grijpt snel in bij sinusvormige wisselstroom-aardfouten en biedt bescherming tegen indirecte aanraking én extra bescherming tegen directe aanraking dankzij 30 mA gevoeligheid. De geschakelde nul verhoogt bedrijfszekerheid en vereenvoudigt onderhoud. Met C-karakteristiek en 6 A nominale stroom is hij ideaal voor selectieve afschakeling van lichte tot middelzware belastingen. De éénmodule-uitvoering versnelt montage en maakt nette, schaalbare opbouw binnen System pro M compact mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 70 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,8 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
