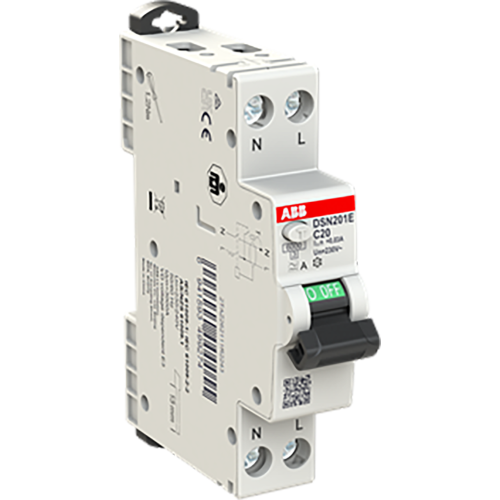

ABB Componenten Compacte aardlekautomaat 1P+N C-Kar. 20A, 30mA
Artikelnummer: 20125398
Artikelnummer fabrikant: 2TAZ264114R2204
EAN Code: 6941593498444
ABB Componenten, System pro M compact, DSN201E C20 A30, Compacte aardlekautomaat 1P+N C-Kar. 20A, 30mA, DIN-rail, AC, C, A, 3,8, 50/60 Hz, IP20, Onvertraagd
DSN201E C20 A30 is een compacte, 1‑moduul brede elektronische aardlekautomaat (1P+N) voor enkelfasige eindgroepen. Het toestel combineert beveiliging tegen overbelasting en kortsluiting met bescherming tegen sinusvormige aardfouten. Zo biedt het zowel bescherming tegen indirecte aanraking als aanvullende bescherming tegen directe aanraking dankzij 30 mA gevoeligheid.De geschakelde nul verhoogt de veiligheid en maakt uitschakeling volledig, ook bij fout in de nulgeleider. De C‑karakteristiek van 20 A is geschikt voor algemene toepassingen met aanloopstromen. Door het één‑module ontwerp bespaart het ruimte in System pro M compact verdeelinrichtingen en vermindert het bekabeling doordat twee functies in één apparaat worden gecombineerd. Snel te monteren op DIN‑rail en passend in modulaire projecten en renovaties.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 70 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,8 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
