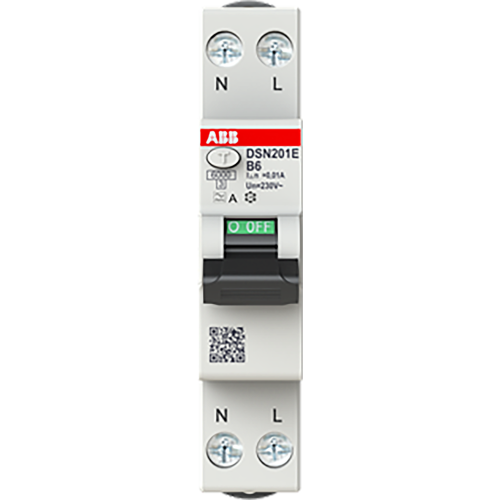

ABB Componenten Compacte aardlekautomaat 1P+N B-kar, 6A, 10mA
Artikelnummer: 20125376
Artikelnummer fabrikant: 2TAZ264114R1061
EAN Code: 6941593498338
ABB Componenten, System pro M compact, DSN201E B6 A10, Compacte aardlekautomaat 1P+N B-kar, 6A, 10mA, DIN-rail, AC, B, A, 1,8, 50/60 Hz, IP20, Onvertraagd
De DSN201E B6 A10 is een compacte aardlekautomaat uit de System pro M compact-serie voor eindgroepen in éénfase-toepassingen. Hij combineert beveiliging tegen overbelasting en kortsluiting met bescherming tegen aardfouten, zodat circuits betrouwbaar en veilig blijven draaien.Dankzij de elektronische 1P+N-uitvoering in één module bespaart hij ruimte in de railkast en vervangt hij meerdere componenten. De B-karakteristiek 6 A zorgt voor voorspelbaar uitschakelgedrag, terwijl de 10 mA-gevoeligheid snelle foutdetectie en extra bescherming bij direct contact biedt. Detectie van sinusvormige wisselstroom-aardfouten verhoogt de bedrijfszekerheid. De geschakelde nul verbetert veilig scheiden en maakt foutzoeken eenvoudiger. Naadloze DIN-railmontage en compatibiliteit met de doorverbindingskam versnellen de opbouw en ondersteunen een nette, schaalbare verdeling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 70 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,01 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,8 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
