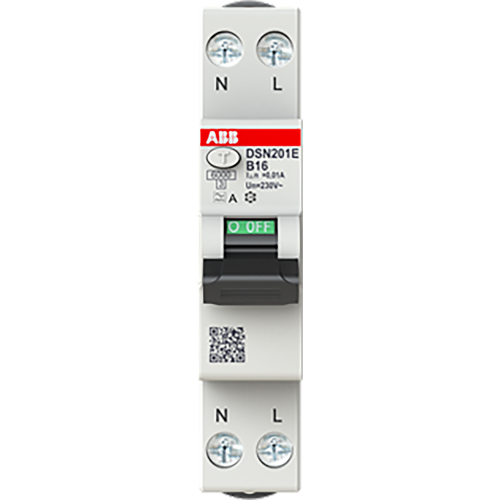

ABB Componenten Compacte aardlekautomaat 1P+N B-Kar. 16A, 10mA
Artikelnummer: 20125381
Artikelnummer fabrikant: 2TAZ264114R1161
EAN Code: 6941593498369
ABB Componenten, System pro M compact, DSN201E B16 A10, Compacte aardlekautomaat 1P+N B-Kar. 16A, 10mA, DIN-rail, AC, B, A, 3,1, 50/60 Hz, IP20, Onvertraagd
De DSN201E B16 A10 uit de System pro M compact serie is een compacte 1P+N aardlekautomaat voor eenfasige eindgroepen. Hij beveiligt circuits tegen overbelasting en kortsluiting en schakelt direct uit bij sinusvormige wisselstroomlekken. Met B-karakteristiek 16 A is hij geschikt voor algemene vermogensafnemers, terwijl de gevoeligheid van 10 mA extra vroegtijdige foutdetectie en aanvullende persoonsbeveiliging biedt.Dankzij één module breedte bespaart hij kostbare railruimte en integreert hij naadloos in System pro M compact verdelingen op DIN-rail. De geschakelde nul verhoogt bedrijfszekerheid en selectiviteit bij foutstromen, ook in situaties met asymmetrische belasting. Dit resulteert in minder ongeplande onderbrekingen en sneller herstel bij storingen — een efficiënte, veilige en ruimtebesparende oplossing voor moderne verdeelinrichtingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 70 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,01 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,1 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
