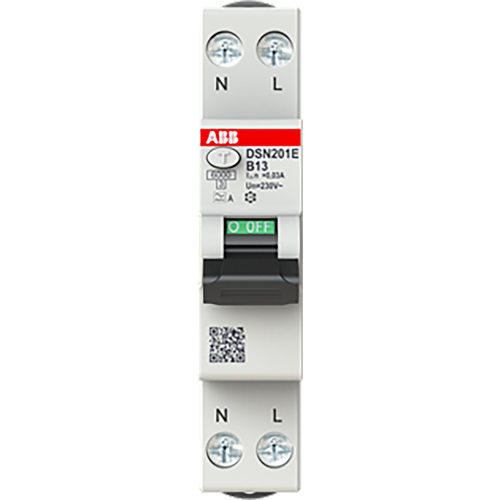

ABB Componenten Compacte aardlekautomaat 1P+N B-Kar. 13A, 30mA
Artikelnummer: 20125393
Artikelnummer fabrikant: 2TAZ264114R2131
EAN Code: 6941593498499
ABB Componenten, System pro M compact, DSN201E B13 A30, Compacte aardlekautomaat 1P+N B-Kar. 13A, 30mA, DIN-rail, AC, B, A, 2,4, 50/60 Hz, IP20, Onvertraagd
De DSN201E B13 A30 is een compacte 1P+N aardlekautomaat die eindgroepen in enkelfasige installaties beschermt tegen overstroom en kortsluiting, én tegen sinusvormige wisselstroom-aardfouten. Met 30 mA gevoeligheid biedt hij extra bescherming tegen directe aanraking; de geschakelde nul verhoogt de veiligheid en bedrijfscontinuïteit bij foutafschakeling.Dankzij een modulebreedte past hij naadloos in System pro M compact-borden en bespaart hij kostbare railruimte. De B-karakteristiek (13 A) zorgt voor betrouwbare uitschakeling bij veelvoorkomende belastingprofielen zonder ongewenste trips. De elektronische detectie levert stabiele aardfoutbeveiliging, ook bij variërende netcondities. Het combineren van aardlek- en overstroombeveiliging in één apparaat vereenvoudigt ontwerp, versnelt montage en maakt selectieve, overzichtelijke verdelers mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 70 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,4 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
