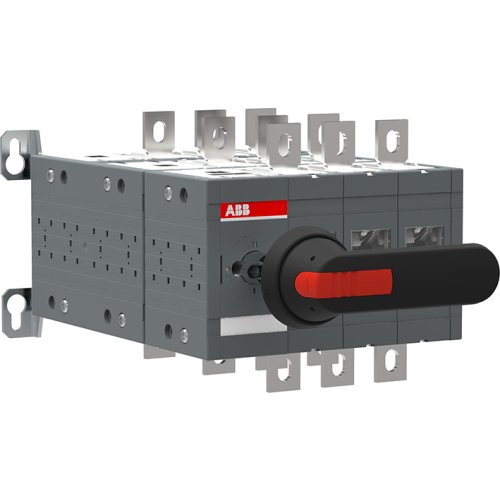

ABB Componenten By-pass schakelaar 315 A
Artikelnummer: 20096866
Artikelnummer fabrikant: 1SCA123581R1001
EAN Code: 6417019543659
ABB Componenten, By-pass Switch, OT 315E03YP, By-pass schakelaar 315 A, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 315E03YP uit de By-pass Switch serie is een handbediende werkschakelaar voor by-pass-toepassingen (I-0-II) tot 315 A. Ideaal om een belasting veilig over te zetten tussen bronnen of om apparatuur te omzeilen tijdens onderhoud, zonder onderbreking van kritische processen.De zwarte IP65 pistool‑Hendel biedt betrouwbare bediening in veeleisende omgevingen. De meegeleverde snap‑on hendelverlenging zorgt voor soepele handmatige schakelingen en is eenvoudig te verwijderen bij vergrendeling. Extra veiligheid komt van een in 0-stand vergrendelbare Hendel en deurinterlock in I‑ en II‑stand en bij vergrendeling. Compleet geleverd met As en boutenset voor de kabelaansluiting, wat de montage versnelt en fouten minimaliseert. Robuuste bouw en duidelijke I‑0‑II‑positie-indicatie verhogen bedrijfszekerheid en verkorten stilstand.
| Breedte | 240 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 306 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | By-pass Switch |
