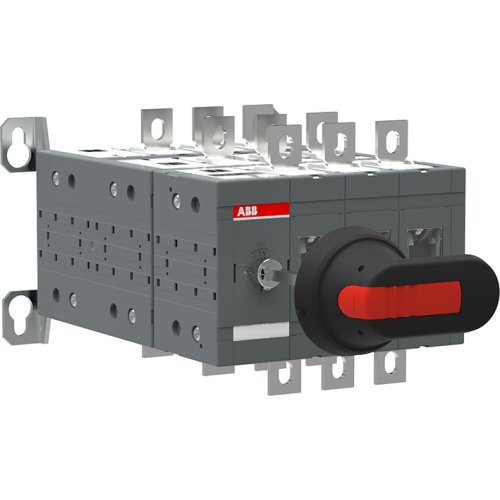

ABB Componenten By-pass schakelaar 200 A
Artikelnummer: 20096856
Artikelnummer fabrikant: 1SCA123552R1001
EAN Code: 6417019543369
ABB Componenten, By-pass Switch, OT 200E03YP, By-pass schakelaar 200 A, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 200E03YP is een handbediende werkschakelaar in de By-pass Switch-serie voor betrouwbare omschakeling tussen hoofdvoeding en by-pass/onderhoudscircuit. Met een schakelvermogen van 200 A helpt hij stilstand te beperken en werkzaamheden veilig en gecontroleerd uit te voeren, ideaal voor besturingskasten en energieverdelers.De IP65 I-0-II pistoolhendel biedt duidelijke status en zekere grip. De snap-on hendelverlenging zorgt voor soepele handbediening en wordt verwijderd bij vergrendeling met hangslot. Extra veiligheid komt van een vergrendelbare 0-stand en deurkoppeling in de I- en II-stand én wanneer vergrendeld, zodat onbedoeld openen wordt voorkomen. Geleverd met as en boutenset voor de kabelaansluiting voor een snelle, nette montage. Robuust ontwerp, consistente prestaties en gebruiksgemak in één oplossing.
| Breedte | 194 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 236 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 250 A |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | By-pass Switch |
