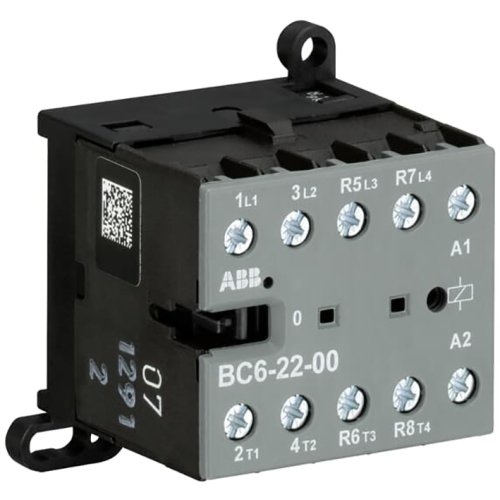

ABB Componenten BC6-22-00-01
Artikelnummer: 20127594
Artikelnummer fabrikant: GJL1213501R0001
EAN Code: 4013614053610
ABB Componenten, Magneetschakelaar / B mini, BC6-22-00-01, BC6-22-00-01, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC6-22-00-01 is een compacte magneetschakelaar uit de serie Magneetschakelaar / B mini voor het schakelen en sturen van enkel- of driefasige lasten tot 4 kW (AC-3) en 20 A (AC-1), evenals het schakelen van besturingssignalen. Ideaal in woningbouw, utiliteit en industrie waar betrouwbaarheid essentieel is en de beschikbare ruimte beperkt.Het 4-polige ontwerp met schroefaansluitingen zorgt voor snelle, zekere bedrading. De bromvrije, geruisloze spoel houdt schakelkasten stil en comfortabel, terwijl de duidelijke schakelstandindicatie direct statusinzicht biedt. Dankzij geïntegreerde rail- of wandmontage past hij flexibel in uiteenlopende opstellingen en verkort hij de montagetijd. De robuuste bouw staat voor consistente prestaties en een lange levensduur, met optie op uitbreiding via het B6/BC6-accessoireprogramma.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
