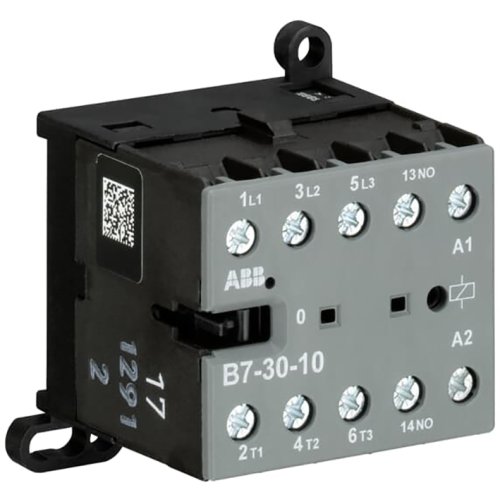

ABB Componenten B7-30-10-03
Artikelnummer: 20127616
Artikelnummer fabrikant: GJL1311001R0103
EAN Code: 4013614188688
ABB Componenten, Magneetschakelaar / B mini, Mini contacteur, B7-30-10-03, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
B7-30-10-03 is een compacte mini contacteur binnen de serie Magneetschakelaar / B mini, ontworpen voor betrouwbare stuur- en vermogensschakeling wanneer elke millimeter telt. Geschikt voor woningbouw, utiliteit en industriële omgevingen voor het schakelen van één- of driefasige belastingen tot 5,5 kW (AC-3) en 20 A (AC-1), evenals het schakelen van stuursignalen. Dit maakt snelle, nette integratie in besturingskasten en paneelbouw eenvoudig.De 3-polige uitvoering met 1 hulpcontact en schroefaansluitingen zorgt voor overzichtelijke bekabeling en foutloze montage. De stille spoel vermindert geluidsniveau in kasten, terwijl de duidelijke schakelstandindicatie visuele controle versnelt. Dankzij de geïntegreerde mogelijkheid voor rail- of wandmontage is flexibele installatie gegarandeerd, zelfs in krappe ruimtes. Het robuuste ontwerp levert consistente schakeling en een lange levensduur, zodat systemen betrouwbaar blijven draaien met minimale stilstand.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 48.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
