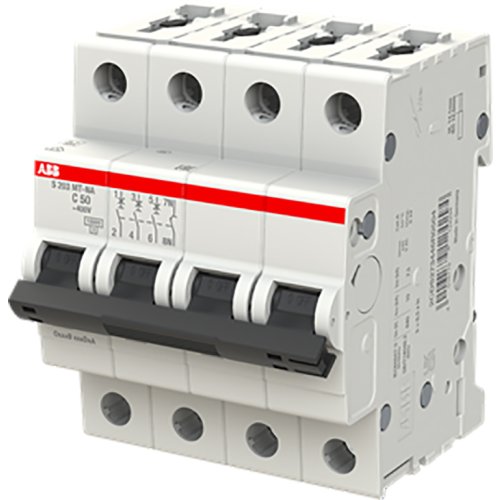

ABB Componenten Automaat S200MT 3P+N C50 10kA Tractie
Artikelnummer: 20116293
Artikelnummer fabrikant: 2CDS273446R0504
EAN Code: 4016779124294
ABB Componenten, System pro M compact, S203MT-C50NA, Automaat S200MT 3P+N C50 10kA Tractie, AC, C, 14,4, IP20
De S203MT-C50NA uit de System pro M compact serie is een installatieautomaat voor betrouwbare beveiliging van verdeelinrichtingen in veeleisende toepassingen, zoals tractiesystemen en industriële omgevingen. Hij schakelt snel af bij kortsluiting en beschermt circuits tegen overbelasting, zodat uptime en veiligheid geborgd blijven.Met C-karakteristiek levert hij zekere uitschakeling bij inductieve belastingen, terwijl het 10 kA kortsluitvermogen extra robuustheid biedt. De 3P+N-uitvoering combineert driefasebeveiliging met een duidelijk gekoppelde nul, wat het ontwerp van rail- en machinebesturing vereenvoudigt. De 50 A nominale stroom maakt inzet in zwaardere aftakkingen mogelijk. Dankzij het compacte DIN-rail ontwerp en compatibiliteit met System pro M compact toebehoren, zoals hulpcontact en doorverbindingskam, is snelle montage, uitbreidbaarheid en foutsignalisatie eenvoudig geregeld.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 14,4 |
| Model | System pro M compact |
