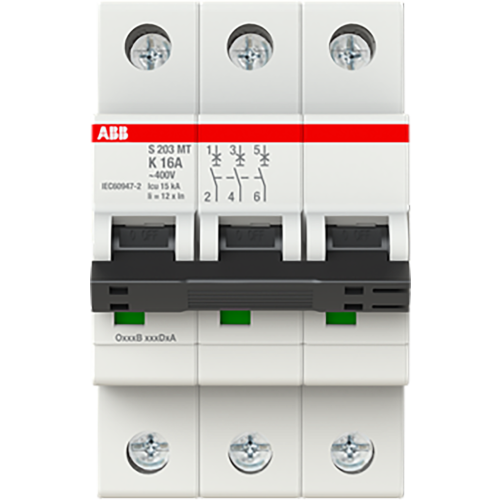

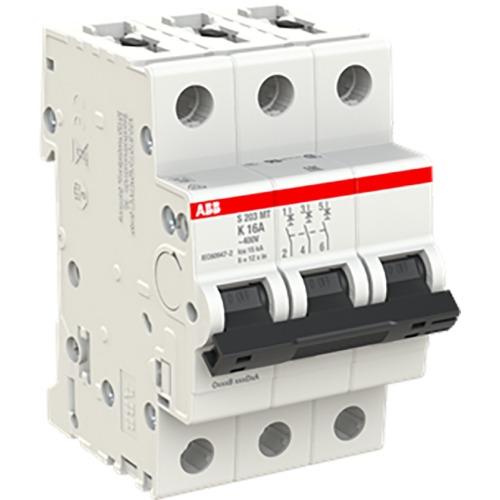

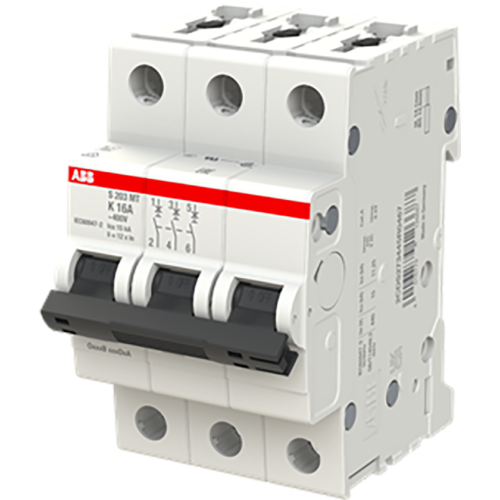

ABB Componenten Automaat S200MT 3P K16 10kA Tractie
Artikelnummer: 20116268
Artikelnummer fabrikant: 2CDS273445R0467
EAN Code: 4016779126687
ABB Componenten, System pro M compact, S203MT-K16, Automaat S200MT 3P K16 10kA Tractie, AC, K, 6,6, IP20
De S203MT-K16 uit de System pro M compact serie is een 3-polige installatieautomaat voor betrouwbare beveiliging van drie-fasen circuits in energieverdeling en tractietoepassingen. Hij schakelt snel af bij overbelasting en kortsluiting, beschermt kabels en apparatuur en is geschikt voor DIN-rail montage in compacte verdelers.Dankzij de K-karakteristiek verwerkt hij hoge inschakelstromen van motoren, transformatoren en tractiesystemen zonder ongewenst uitschakelen. Het afschakelvermogen van 10 kA zorgt voor zekerheid in omgevingen met hoge foutstromen, terwijl de 16 A nominale stroom een solide basis biedt voor nauwkeurige dimensionering. De modulaire opbouw versnelt montage, vervanging en uitbreiding. Volledige compatibiliteit met System pro M compact accessoires zoals hulpcontacten, signaal-/hulpcontacten en doorverbindingskammen verhoogt flexibiliteit en maakt nette, schaalbare paneelbouw mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | K |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Verliesvermogen | 6,6 |
| Model | System pro M compact |
