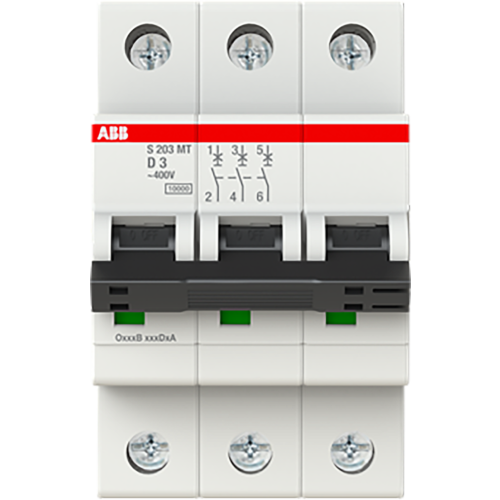

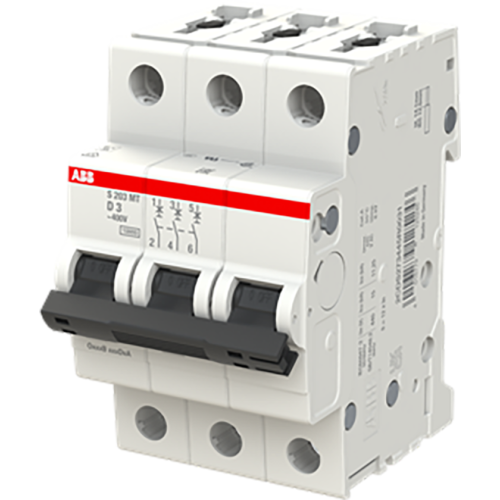

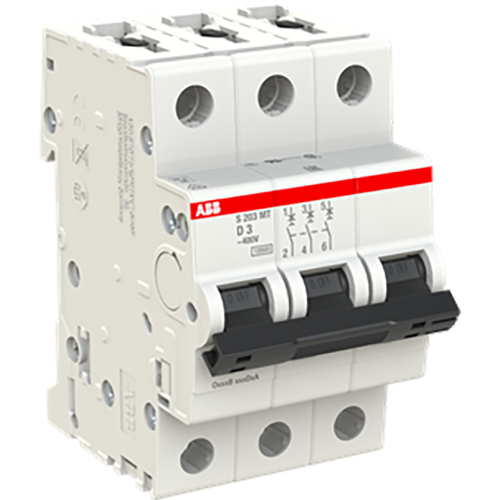

ABB Componenten Automaat S200MT 3P D3 10kA Tractie
Artikelnummer: 20116233
Artikelnummer fabrikant: 2CDS273445R0031
EAN Code: 4016779125246
ABB Componenten, System pro M compact, S203MT-D3, Automaat S200MT 3P D3 10kA Tractie, AC, D, 3,6, IP20
De S203MT-D3 uit de System pro M compact-serie is een driepolige installatieautomaat voor betrouwbare afgaande groeps- en veldbeveiliging. Hij beschermt circuits en apparatuur tegen kortsluiting en overbelasting en is ideaal voor veeleisende tractie- en industrietoepassingen op DIN-rail.Dankzij de D-karakteristiek schakelt hij selectief bij hoge inschakelstromen van motoren, transformatoren en tractielasten, zonder onnodige uitval. De uitschakelcapaciteit van 10 kA verhoogt de bedrijfszekerheid bij zware netten, terwijl de nominale stroom van 3 A nauwkeurige beveiliging van fijn verdeelde kringen mogelijk maakt. De compacte bouw bespaart ruimte in de kast en de aansluiting is ontworpen voor snelle, nette bekabeling. Als onderdeel van System pro M compact is hij compatibel met een breed scala aan accessoires voor efficiënte aanpassing en uitbreiding.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 3 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Verliesvermogen | 3,6 |
| Model | System pro M compact |
