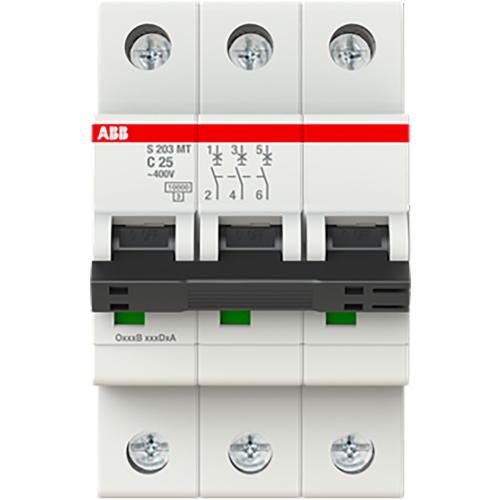

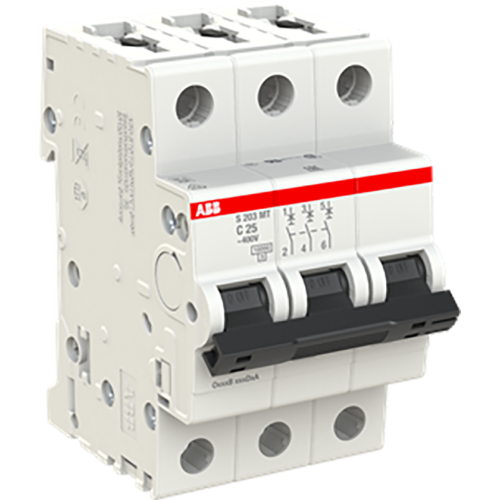

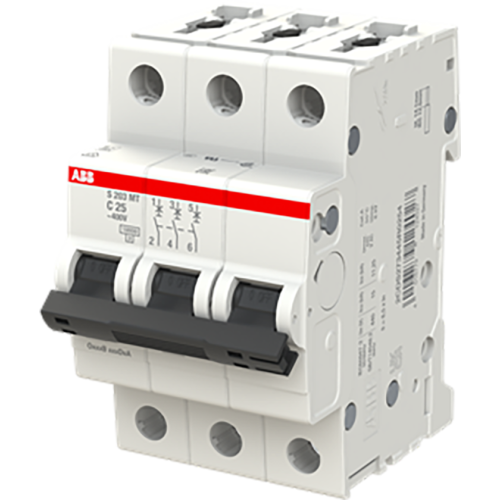

ABB Componenten Automaat S200MT 3P C25 10kA Tractie
Artikelnummer: 20116247
Artikelnummer fabrikant: 2CDS273445R0254
EAN Code: 4016779124027
ABB Componenten, System pro M compact, S203MT-C25, Automaat S200MT 3P C25 10kA Tractie, AC, C, 9,6, IP20
De S203MT-C25 uit de System pro M compact-serie is een compacte installatieautomaat voor betrouwbare beveiliging van eindgroepen in driefasige energieverdeling. Hij schakelt circuits veilig uit bij overbelasting en kortsluiting, zodat installaties bedrijfszeker blijven – ook in veeleisende toepassingen zoals tractie.Met C-karakteristiek en een uitschakelvermogen van 10 kA handelt hij hoge inschakelstromen en foutstromen gecontroleerd af, terwijl de nominale stroom van 25 A stabiliteit biedt voor middelzware belastingen. Het 3-polige ontwerp beschermt drie fasen gelijktijdig en verkort hersteltijden door snelle foutafschakeling. Dankzij DIN-rail montage integreert hij naadloos in verdeelinrichtingen en sluit hij aan op het System pro M compact-ecosysteem, inclusief doorverbindingskammen en signaal-/hulpcontacten. Dit resulteert in een nette opbouw, minder bedrading en efficiënter onderhoud.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Verliesvermogen | 9,6 |
| Model | System pro M compact |
