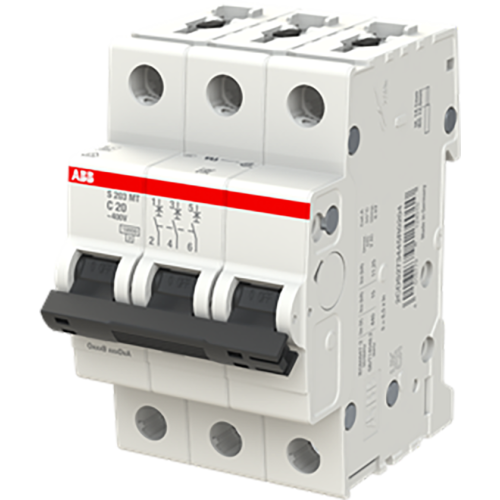

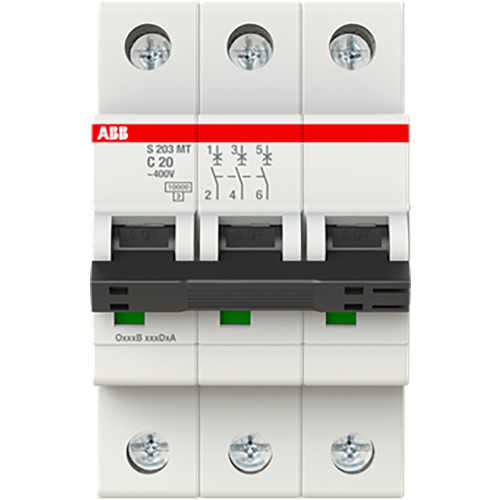

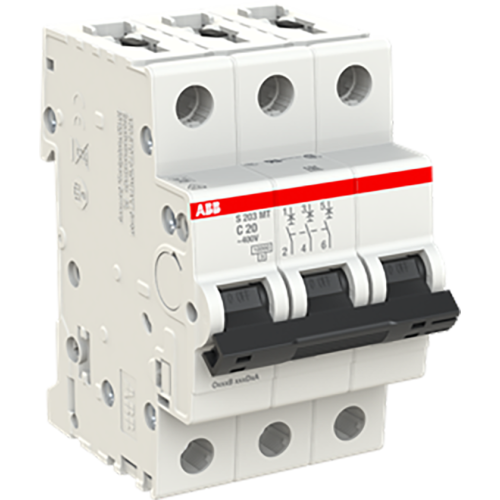

ABB Componenten Automaat S200MT 3P C20 10kA Tractie
Artikelnummer: 20116243
Artikelnummer fabrikant: 2CDS273445R0204
EAN Code: 4016779124010
ABB Componenten, System pro M compact, S203MT-C20, Automaat S200MT 3P C20 10kA Tractie, AC, C, 7,5, IP20
De S203MT-C20 is een 3-polige installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van 3-fase circuits in tractie- en industriële toepassingen. Hij schakelt bij overstroom en kortsluiting en beschermt bekabeling en apparatuur tegen schade, met een C-karakteristiek die moeiteloos omgaat met inschakelstromen van motoren en spoellasten.Met een hoge afschakelcapaciteit van 10 kA biedt hij robuuste zekerheid in omgevingen met hoge foutstromen. De 20 A-instelling maakt nauwkeurige afstemming op de belasting mogelijk, terwijl snelle DIN-railmontage en compatibiliteit met System pro M compact accessoires, zoals doorverbindingskam en (signaal-/)hulpcontact, tijd besparen in paneelbouw. De S203MT-C20 levert consistente prestaties, duidelijke statusindicatie en duurzame mechanische levensduur voor betrouwbare continuïteit van de installatie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Verliesvermogen | 7,5 |
| Model | System pro M compact |
