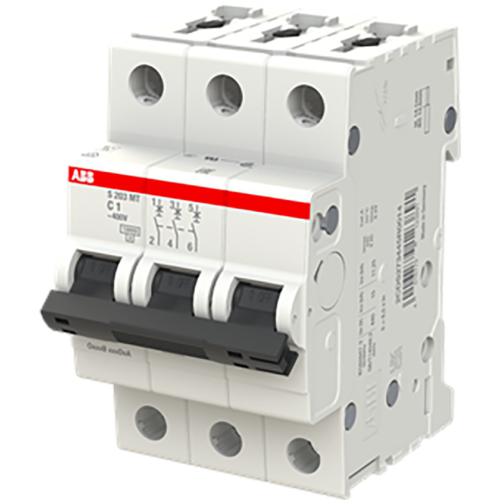

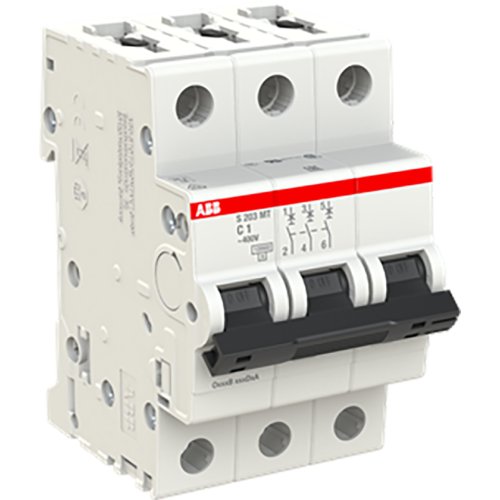

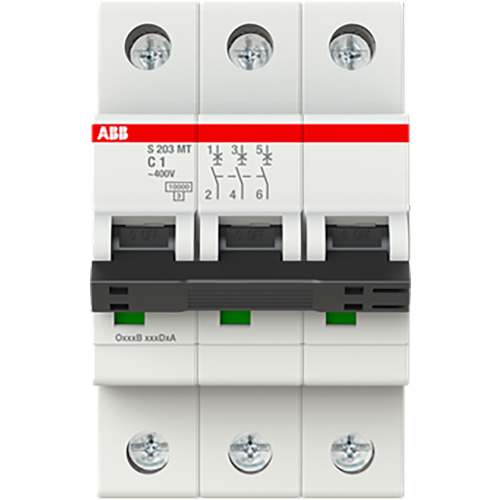

ABB Componenten Automaat S200MT 3P C1 10kA Tractie
Artikelnummer: 20116231
Artikelnummer fabrikant: 2CDS273445R0014
EAN Code: 4016779123891
ABB Componenten, System pro M compact, S203MT-C1, Automaat S200MT 3P C1 10kA Tractie, AC, C, 4,2, IP20
De S203MT-C1 is een 3-polige installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van driefasige circuits in industriële en tractietoepassingen. Hij schakelt selectief af bij overbelasting en kortsluiting en past naadloos in DIN-railverdeelinrichtingen.Met een afschakelvermogen van 10 kA biedt hij zekerheid in omgevingen met hoge foutstromen. De C-karakteristiek is ideaal voor inductieve lasten, terwijl de 1 A-instelling gevoelige stuur- en hulpcircuits nauwkeurig beschermt. Gelijktijdige uitschakeling over alle fasen verhoogt de installatieveiligheid, en de compacte bouw bespaart ruimte in het paneel. De S203MT-C1 is compatibel met System pro M compact accessoires, zoals hulpcontacten, signaal-/hulpcontacten en doorverbindingskammen, voor snelle montage en duidelijke signalering. Zo blijft het systeem overzichtelijk, schaalbaar en onderhoudsvriendelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 1 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Verliesvermogen | 4,2 |
| Model | System pro M compact |
