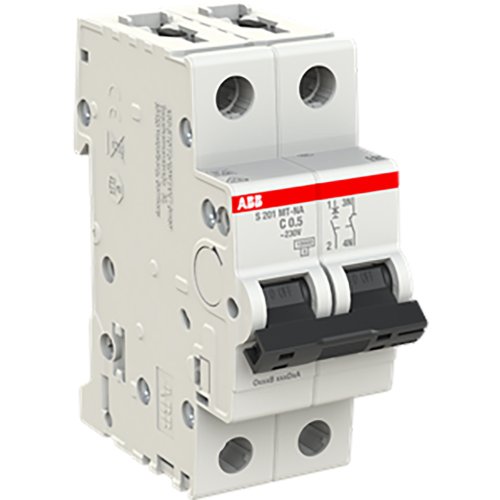

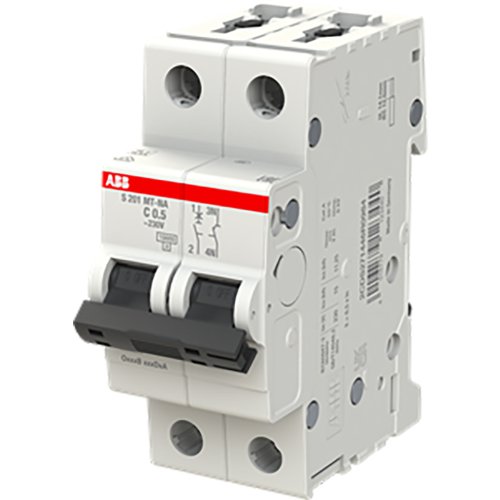

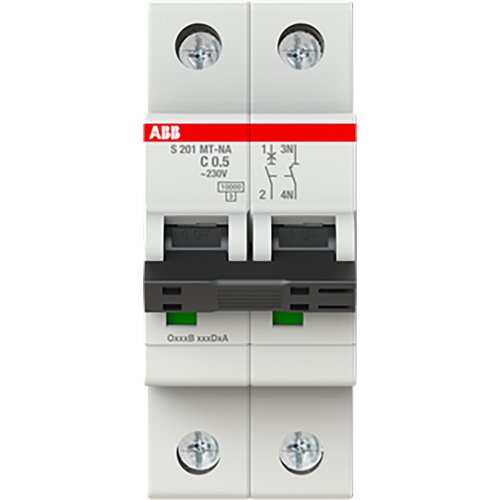

ABB Componenten Automaat S200MT 1P+N C0,5 10kA
Artikelnummer: 20115464
Artikelnummer fabrikant: 2CDS271446R0984
EAN Code: 4016779123440
ABB Componenten, System pro M compact, S201MT-C0,5NA, Automaat S200MT 1P+N C0,5 10kA, AC, C, 2,8, IP20
De S201MT-C0,5NA uit de System pro M compact-serie is een installatieautomaat voor nauwkeurige beveiliging van lichtbelaste stuur- en meetkringen op DIN-rail. Met een C-karakteristiek schakelt hij storingsvrij bij inschakelstromen, terwijl de 0,5 A-instelling bedrading en gevoelige apparatuur betrouwbaar beschermt. De hoge schakelcapaciteit van 10 kA maakt hem geschikt voor verdeelinrichtingen met hogere kortsluitstromen.De uitvoering 1P+N schakelt fase en nul gelijktijdig voor extra veiligheid en duidelijke scheiding bij onderhoud. Het compacte ontwerp bespaart ruimte, en de System pro M compact-platformcompatibiliteit versnelt bekabeling dankzij de doorverbindingskam. Optionele accessoires, zoals hulpcontact of signaal-/hulpcontact, ondersteunen bewaking en koppeling met besturingssystemen, terwijl selectieve afstemming met voorliggende beveiliging eenvoudig blijft.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 0,5 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 2,8 |
| Model | System pro M compact |
