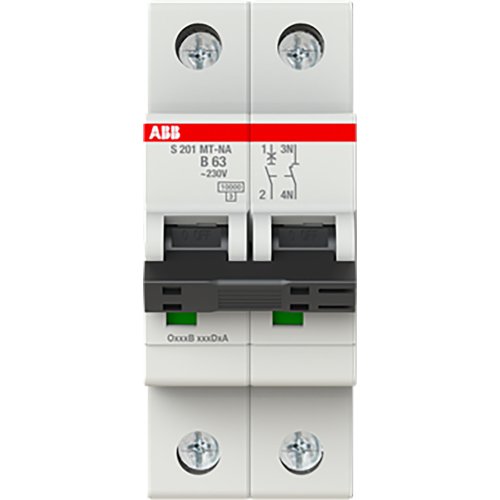

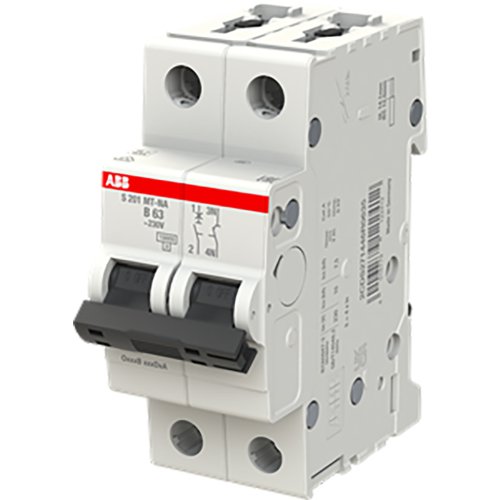

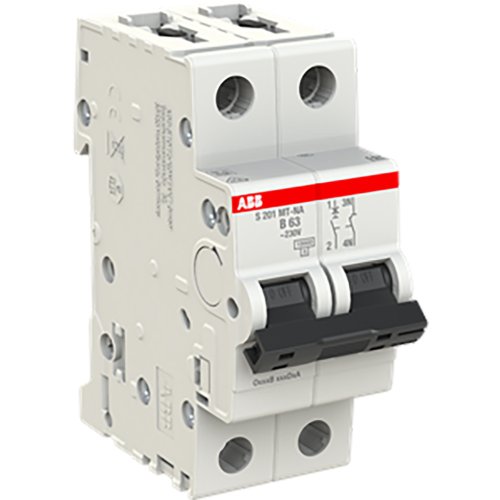

ABB Componenten Automaat S200MT 1P+N B63 10kA
Artikelnummer: 20115463
Artikelnummer fabrikant: 2CDS271446R0635
EAN Code: 4016779122412
ABB Componenten, System pro M compact, S201MT-B63NA, Automaat S200MT 1P+N B63 10kA, AC, B, 9,6, IP20
De S201MT-B63NA uit de System pro M compact serie is een installatieautomaat voor betrouwbare bescherming van eindgroepen in verdeelinrichtingen. Hij schakelt veilig af bij overbelasting en kortsluiting en is bedoeld voor 1-fase toepassingen met nulgeleider, gemonteerd op DIN-rail in paneel- en kastopbouw.Met een afschakelvermogen van 10 kA is hij geschikt voor installaties met hogere foutstromen. De B-karakteristiek biedt trefzekere uitschakeling van standaard belastingen en kabeltrajecten, terwijl de 63 A nominale stroom krachtige eindkringen ondersteunt. Het 1P+N ontwerp verhoogt de veiligheid en vereenvoudigt bedrading. Het compacte formaat en de uniforme System pro M compact bouwvorm versnellen montage en uitbreiding, met naadloze compatibiliteit met serie-accessoires zoals doorverbindingskam en signaal-/hulpcontact. Ideaal waar continuïteit en selectieve beveiliging telt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 9,6 |
| Model | System pro M compact |
