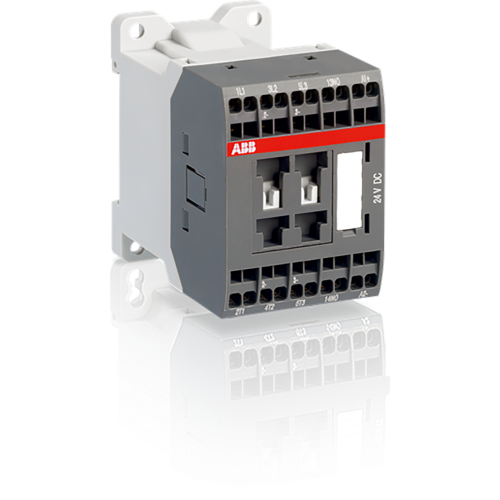

ABB Componenten ASL09-30-10S-81 24VDC Magneetschakelaar
Artikelnummer: 20092695
Artikelnummer fabrikant: 1SBL103004R8110
EAN Code: 3471523059818
ABB Componenten, Magneetschakelaar / AS, ASL09-30-10S-81, ASL09-30-10S-81 24VDC Magneetschakelaar, 72,5, Veerklemaansluiting, 690.000 - 690.000, DC
ASL09-30-10S-81 is een 24VDC magneetschakelaar uit de Magneetschakelaar / AS serie voor het schakelen en sturen van 3-fase motoren en vermogenskringen tot 690 V AC of 220 V DC. Geschikt voor niet- of lichtinductieve belastingen, met 3 hoofdpolen en een ingebouwd hulpcontact. De DC-spoel met massieve kern werkt polariteitsgevoelig (A1+ / A2-), wat zorgt voor stabiele, voorspelbare aansturing.De ASL..S veerklem-uitvoering versnelt bekabelen en biedt trillingsbestendige, onderhoudsarme aansluitingen. De laagverbruik DC-spoel kan direct door PLC-uitgangen worden aangestuurd, waardoor tussenrelais vaak overbodig zijn en warmteontwikkeling beperkt blijft. De compacte 1-stack blokbouw bespaart ruimte in de kast en is eenvoudig uit te breiden met front-gemonteerde hulpcontactblokken. Mechanisch gekoppelde hulpcontacten en N.C. spiegelcontacten volgens IEC-normen bieden betrouwbare statusfeedback en verhoogde veiligheid.
| Breedte | 45 |
| Hoogte | 68 |
| Diepte | 72,5 |
| Bedrijfsspanning bij DC | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Model | Magneetschakelaar / AS |
