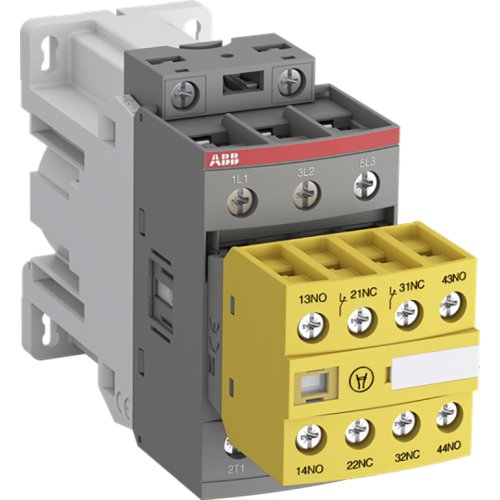

ABB Componenten AFS38Z-30-22-30 24VDC Contactor
Artikelnummer: 20093262
Artikelnummer fabrikant: 1SBL296082R3022
EAN Code: 3471523158696
ABB Componenten, Magneetschakelaar / AFS, AFS38Z-30-22-30, AFS38Z-30-22-30 24VDC Contactor, 139,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
AFS38Z-30-22-30 is ontworpen voor het betrouwbaar schakelen en besturen van driefasige motoren en vermogenskringen in machines en besturingspanelen. Het toestel biedt consistente performance tot 18,5 kW bij 400 V (AC-3) en tot 50 A (AC-1), en past naadloos in toepassingen waar bedrijfszekerheid, compacte inbouw en veiligheidseisen centraal staan.Deze magneetschakelaar uit de serie Magneetschakelaar / AFS combineert een 24 V DC spoel met AF‑technologie voor storingsvrije aansturing en geïntegreerde overspanningsbeveiliging. De vaste, frontgemonteerde 2 N.O. + 2 N.C. hulpcontacten met schroefaansluitingen leveren duidelijke statusfeedback; de gele low‑energy variant maakt veiligheidscircuits direct herkenbaar. Conformiteit met EN ISO 13849 en EN 62061 ondersteunt machineveiligheid, terwijl de 3‑polige bouwvorm (690 V IEC / 600 V UL) flexibiliteit biedt in internationale projecten.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 139,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 38 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AFS |
