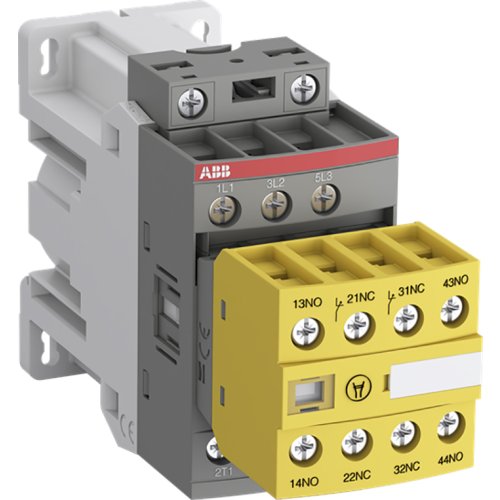

ABB Componenten AFS16Z-30-22-30 24VDC Contactor
Artikelnummer: 20092998
Artikelnummer fabrikant: 1SBL176082R3022
EAN Code: 3471523158399
ABB Componenten, Magneetschakelaar / AFS, AFS 16Z-30-22-30 24VDC, AFS16Z-30-22-30 24VDC Contactor, 130,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
AFS16Z-30-22-30 24VDC Contactor is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AFS voor het schakelen en beschermen van motoren en vermogencircuits. Hij bedient motoren tot 7,5 kW bij 400 V (AC-3) en schakelt tot 30 A (AC-1), met 690 V IEC/600 V UL classificatie. De vaste, frontgemonteerde 2 N.O. + 2 N.C. hulpcontacten met schroefaansluitingen bieden betrouwbare signaal- en besturingskoppeling in machines.Deze uitvoering ondersteunt machineveiligheid met conformiteit aan EN ISO 13849 en EN 62061. Het opvallende gele low-energy hulpcontact levert duidelijke statusfeedback voor veiligheidsketens. Dankzij AF‑technologie met geïntegreerde overspanningsbeveiliging werkt de schakelaar stabiel in wisselende netomstandigheden en helpt hij het energieverbruik in de kast te verlagen. De compacte blokbouw maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig, terwijl de 24 VDC spoel zorgt voor een robuuste, storingsvrije aansturing in moderne besturingssystemen.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 130,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 7,457 kW |
| Model | Magneetschakelaar / AFS |
