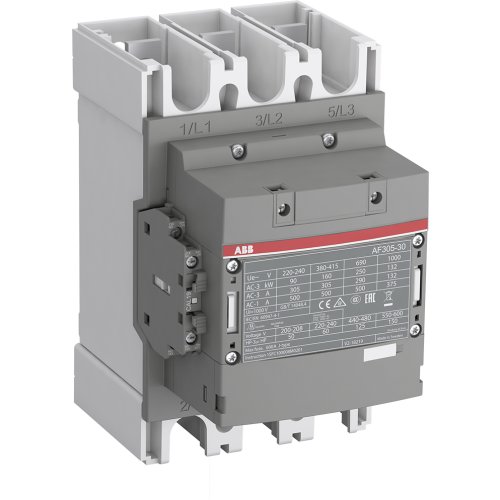

ABB Componenten AF305B-30-22-11 Spoel spanning 24-60V
Artikelnummer: 20110300
Artikelnummer fabrikant: 1SFL587063R1122
EAN Code: 7320500511060
ABB Componenten, Magneetschakelaar / AF, AF 305B-30-22-11 24-60V, AF305B-30-22-11 Spoel spanning 24-60V, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF305B-30-22-11 is een 3-polige Magneetschakelaar / AF voor betrouwbare motorstart en vermogensschakeling in machines en besturingspanelen. Hij stuurt motoren tot 160 kW bij 400 V (AC-3) en schakelt stroomkringen tot 500 A (AC-1). Voorzien van voorgemonteerde hulpcontacten en standaard adereindhulzen voor snelle bedrading. Een montagekit met alle benodigde schroeven en ringen is inbegrepen.Dankzij AF‑technologie biedt deze schakelaar een brede stuurspanningsrange van 24–60 V AC (50/60 Hz) en 20–60 V DC. Dit compenseert sterke spanningsschommelingen, verlaagt het energieverbruik in de kast en garandeert zekere schakelingen op instabiele netten. Ingebouwde overspanningsbeveiliging maakt extra modules overbodig en houdt de oplossing compact. Het blokontwerp laat eenvoudige uitbreiding toe met hulpcontactblokken en diverse accessoires, zodat hij moeiteloos aansluit op uiteenlopende toepassingen.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AF |
