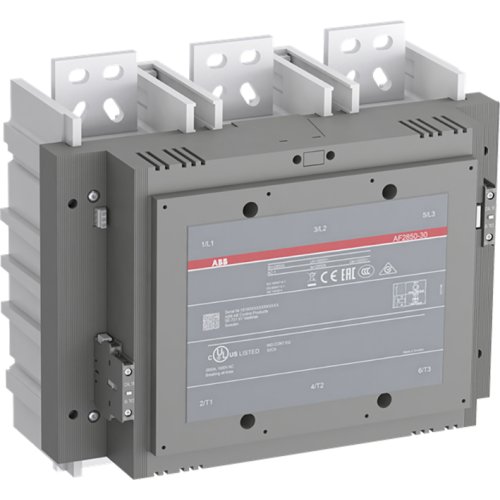

ABB Componenten AF2850-30-22-70 magneetschakelaar
Artikelnummer: 20110445
Artikelnummer fabrikant: 1SFL687001R7022
EAN Code: 7320500515105
ABB Componenten, Magneetschakelaar / AF, AF2850-30-22-70, AF2850-30-22-70 magneetschakelaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF2850-30-22-70 magneetschakelaar is ontworpen voor het veilig schakelen van zware vermogenscircuits tot 2850 A in toepassingen tot 1000 V. Met drie polen en voorgemonteerde hulpcontacten en hoofdrails biedt hij een robuuste basis voor motorstart- en vermogensdistributiesystemen waar continuïteit en betrouwbaarheid cruciaal zijn.Dankzij AF‑technologie werkt de schakelspoel stabiel binnen een breed stuurspanningsbereik van 100–250 V AC/DC, ook bij grote spanningsschommelingen. Dit reduceert energieverbruik in de kast, verhoogt de bedrijfszekerheid in instabiele netten en versnelt ingebruikname. Geïntegreerde overspanningsbeveiliging elimineert externe componenten, wat ruimte bespaart en bekabeling vereenvoudigt. Het blokontwerp maakt snelle uitbreiding met extra hulpcontactblokken en accessoires mogelijk, zodat het systeem eenvoudig meegroeit met de toepassing. Het resultaat: compacte inbouw, minder montagemomenten en maximale uptime in veeleisende omgevingen.
| Breedte | 438 |
| Hoogte | 422 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 2.850 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
