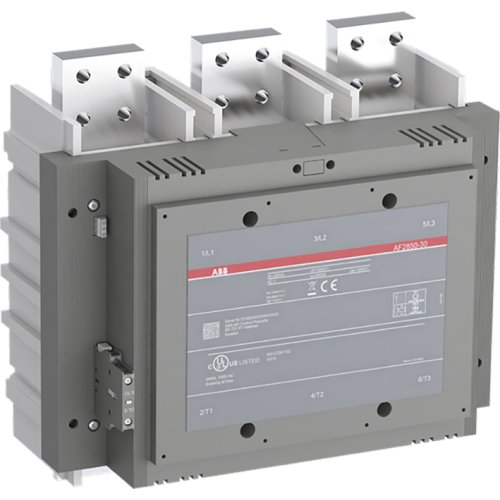

ABB Componenten AF2850-30-11-70 magneetschakelaar
Artikelnummer: 20110444
Artikelnummer fabrikant: 1SFL687001R7011
EAN Code: 7320500515440
ABB Componenten, Magneetschakelaar / AF, AF2850-30-11-70, AF2850-30-11-70 magneetschakelaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF2850-30-11-70 is een krachtige 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen van zware vermogens in motorstart- en energieverdelings-toepassingen. Hij schakelt hoofdkringen tot 2850 A (AC-1) bij 1000 V IEC of 1000 V UL en wordt geleverd met voorgemonteerde hulpcontacten en Main Circuit Bars voor snelle paneelbouw en betrouwbare verbindingen.Dankzij AF-technologie biedt hij een brede stuursplingspanning van 100–250 V AC/DC, waardoor grote spanningsschommelingen probleemloos worden opgevangen, het paneelvermogen daalt en schakelingen betrouwbaar blijven in instabiele netten. Geïntegreerde overspanningsbeveiliging maakt extra modules overbodig en houdt de oplossing compact. Het blokontwerp laat zich eenvoudig uitbreiden met extra hulpcontactblokken en accessoires, zodat de configuratie moeiteloos meegroeit met de toepassing. Dit levert consistente prestaties, minder componenten en meer ruimte in de schakelkast.
| Breedte | 438 |
| Hoogte | 422 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 2.850 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
