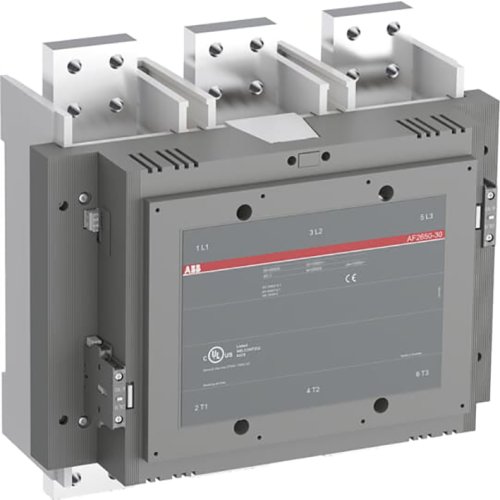

ABB Componenten AF2650-30-22 100-250V 50/60Hz / 100-250 magneetschakelaar
Artikelnummer: 20110438
Artikelnummer fabrikant: 1SFL667001R7022
EAN Code: 7320500481660
ABB Componenten, Magneetschakelaar / AF, AF2650-30-22-70, AF2650-30-22 100-250V 50/60Hz / 100-250 magneetschakelaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF2650-30-22-70 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen van zware vermogenskringen in bijvoorbeeld aandrijvingen, distributiepaneelbouwen en procesinstallaties. Hij schakelt betrouwbaar tot 1000 V en vermogens tot 2650 A (AC-1), met voorgemonteerde hulpcontacten en Main Circuit Bars voor snelle integratie.De AF‑technologie biedt een breed stuurspanningsbereik van 100–250 V AC/DC, vangt grote spanningsschommelingen op en verlaagt het energieverbruik in het paneel. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en houdt de oplossing compact. Het blokontwerp vereenvoudigt bekabeling, versnelt montage en laat zich eenvoudig uitbreiden met extra hulpcontactblokken en accessoires. Het resultaat: stabiele schakelingen in instabiele netten, hogere uptime en een schaalbare opzet die meegroeit met de toepassing, zonder in te leveren op veiligheid en bedrijfszekerheid.
| Breedte | 438 |
| Hoogte | 422 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 2.650 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
