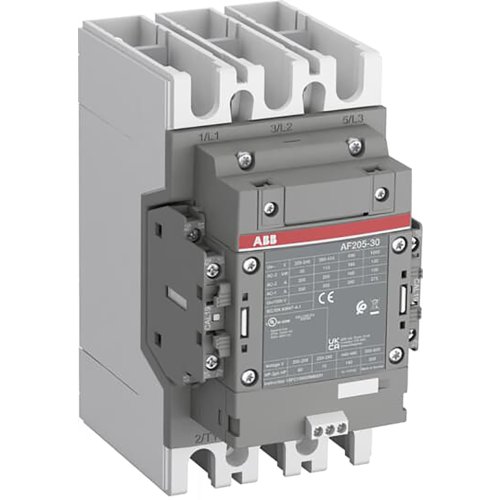

ABB Componenten AF205-30-22-31 24-60V 50/60Hz
Artikelnummer: 20110183
Artikelnummer fabrikant: 1SFL527002R3122
EAN Code: 7320500561737
ABB Componenten, Magneetschakelaar / AF, AF205-30-22-31, AF205-30-22-31 24-60V 50/60Hz, 165,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF205-30-22-31 is een 3-polige magneetschakelaar voor betrouwbare motorbesturing en vermogensschakeling in zware toepassingen. Hij stuurt motoren tot 110 kW bij 400 V AC (AC-3) en schakelt vermogenskringen tot 350 A (AC-1), met UL-compatibiliteit tot 150 hp bij 480 V en 300 A general use. Ideaal voor start/stop-toepassingen en robuuste paneelbouw.Dankzij AF-technologie biedt hij een breed spoelspanningsbereik (24–60 V, 50/60 Hz en 20–60 V DC), waardoor grote spanningsvariaties worden opgevangen, het paneelverbruik daalt en schakelingen zeker blijven in instabiele netten. Ingebouwde overspanningsbeveiliging bespaart ruimte en aparte componenten. De blokbouw van de Magneetschakelaar / AF-serie maakt snelle uitbreiding met hulpcontactblokken mogelijk, met een brede keuze aan accessoires. Wordt geleverd met montagekit met alle benodigde bevestigingsmaterialen voor directe en foutloze aansluiting.
| Breedte | 125 |
| Hoogte | 196 |
| Diepte | 165,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
