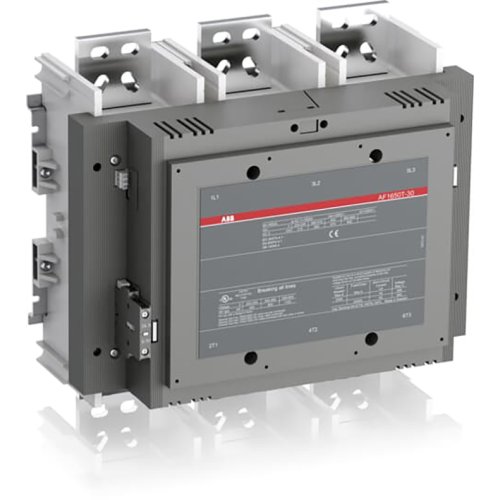

ABB Componenten AF1650T-30-11 230-240V 50/60Hz magneetschakelaar
Artikelnummer: 20110442
Artikelnummer fabrikant: 1SFL677001R9104
EAN Code: 7320500480366
ABB Componenten, Magneetschakelaar / AF, AF1650T-30-11 230-240V 50/60Hz, AF1650T-30-11 230-240V 50/60Hz magneetschakelaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
De AF1650T-30-11 230-240V 50/60Hz is een 3-polige magneetschakelaar voor het schakelen en beschermen van zware motor- en vermogenskringen. Ideaal voor toepassingen tot 1000 V IEC/UL, met motorbesturing tot 560 kW bij 400 V (AC-3) en schakelen van vermogenskringen tot 1650 A (AC-1). Geschikt voor veeleisende omgevingen waar continuïteit en betrouwbaarheid cruciaal zijn.Dankzij AF‑technologie werkt de spoel stabiel binnen 230–240 V 50/60 Hz, zelfs bij sterke spanningsschommelingen, terwijl het energieverbruik in de besturingskast wordt verlaagd. Ingebouwde overspanningsbeveiliging bespaart ruimte en componenten. Voorbekabelde hulpcontacten en Main Circuit Bars versnellen de opbouw, de blokvormige bouw maakt uitbreiding eenvoudig met hulpcontactblokken en accessoires. Robuust, compact en ontworpen voor duidelijke, voorspelbare schakelingen in instabiele netwerken. Montagekit niet inbegrepen.
| Breedte | 438 |
| Hoogte | 392 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 230.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 230.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 230.000 - 240.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 560 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 1.060 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.650 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 335,565 kW |
| Model | Magneetschakelaar / AF |
