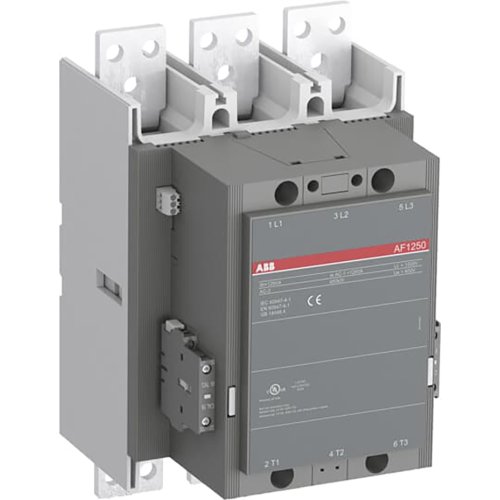

ABB Componenten AF1250-30-22 24-60V DC magneetschakelaar DC magneetschakelaar
Artikelnummer: 20110421
Artikelnummer fabrikant: 1SFL647001R6822
EAN Code: 7320500346082
ABB Componenten, Magneetschakelaar / AF, AF1250-30-22-68, AF1250-30-22 24-60V DC magneetschakelaar DC magneetschakelaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, DC
De AF1250-30-22-68 is een krachtige 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen van zware vermogenskringen en het betrouwbaar starten van grote motoren. Geschikt voor toepassingen tot 1000 V IEC / 600 V UL en belastingen tot 1260 A (AC-1), met voorgemonteerde hulpcontacten en hoofdrails voor snelle montage en een nette paneelopbouw.Dankzij AF‑technologie biedt deze magneetschakelaar een brede stuurspanningsrange van 24–60 V DC, waardoor grote variaties stabiel worden opgevangen. Dit verlaagt het energieverbruik in de schakelkast en garandeert zekere schakelingen, ook bij onrustige netten. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en houdt de oplossing compact. Het blokontwerp is eenvoudig uit te breiden met extra hulpcontactblokken en een breed scala aan accessoires, zodat de configuratie naadloos meegroeit met de toepassing.
| Breedte | 210 |
| Hoogte | 344 |
| Diepte | 242 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.260 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 447,42 kW |
| Model | Magneetschakelaar / AF |
