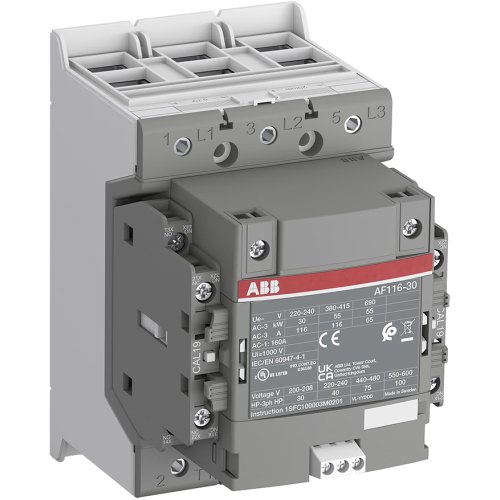

ABB Componenten AF116-30-22-31 Contactor
Artikelnummer: 20109916
Artikelnummer fabrikant: 1SFL427001R3122
EAN Code: 7320500560273
ABB Componenten, Magneetschakelaar / AF, AF116-30-22-31, AF116-30-22-31 Contactor, 138,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF116-30-22-31 is een robuuste Magneetschakelaar / AF voor het schakelen en sturen van driefase motoren en vermogenskringen. Geschikt voor motorbesturing tot 55 kW (400 V AC-3) en algemene vermogensschakeling tot 160 A (AC-1), levert hij betrouwbare prestaties in paneelbouwen machine- en procesomgevingen waar continuïteit telt.Dankzij AF‑technologie biedt hij een breed stuurspanningsbereik van 24–60 V AC 50/60 Hz en 20–60 V DC, waardoor spanningsschommelingen probleemloos worden opgevangen en het energieverbruik in de kast daalt. De ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte, terwijl de dubbele klem snelle, zekere bedrading mogelijk maakt. Het blokontwerp is modulair uit te breiden met hulpcontactblokken en accessoires, wat configuratie en onderhoud vereenvoudigt. 3‑polig, 690 V IEC/600 V UL: precies de combinatie van betrouwbaarheid, flexibiliteit en compactheid voor moderne besturingspanelen.
| Breedte | 110 |
| Hoogte | 150 |
| Diepte | 138,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF |
