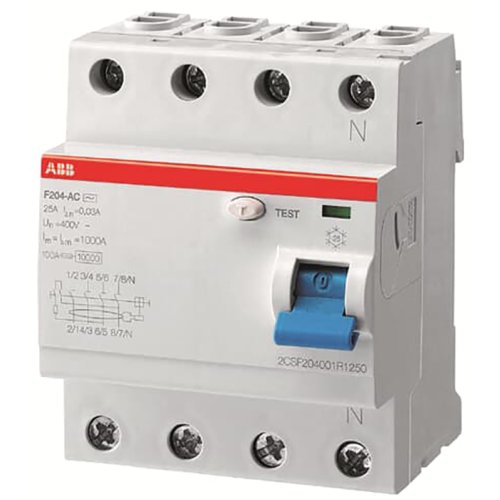

ABB Componenten Aardlekschakelaar 4P, 100A, 300mA, A type Selectief
Artikelnummer: 20124042
Artikelnummer fabrikant: 2CSF204201R3900
EAN Code: 8012542919100
ABB Componenten, System pro M compact, F204 A S-100/0.3, Aardlekschakelaar 4P, 100A, 300mA, A type Selectief, DIN-rail, AC, A, IP20
De F204 A S-100/0.3 uit de System pro M compact-serie is een vierpolige aardlekschakelaar voor betrouwbare bescherming van personen en installaties tegen foutstromen naar aarde. Ontworpen voor meerfasige circuits en verdeelinrichtingen biedt hij een hoge bedrijfszekerheid in hoofd- en deelverdeler omgevingen.Dankzij type A en selectieve S-karakteristiek zorgt hij voor tijdvertraging en selectiviteit ten opzichte van downstream beveiligingen, waardoor ongewenst afschakelen wordt geminimaliseerd en continuïteit wordt vergroot. De 100 A nominale stroom en 300 mA gevoeligheid maken hem geschikt voor toepassingen waar robuuste aardlekbeveiliging en coördinatie vereist zijn. Als onderdeel van System pro M compact past hij naadloos op DIN-rail en integreert hij in modulaire borden. De F200-range biedt ruime keuze in directe en selectieve varianten, aangevuld met configuraties voor speciale toepassingen.
| RAL-nummer (vergelijkbaar) | 7.035 |
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Aantal polen | 4 |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 100 mA |
| Nom. (meet)spanning | 400 V |
| Schakelmateriaalbreedte | 70 |
| Schakelmateriaalhoogte | 85 |
| Schakelmateriaaldiepte | 69 |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Nom. foutstroom | 0,3 |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 35.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.000 - 35.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Type lekstroom | A |
| Vervuilingsgraad | 2 |
| Frequentie | Overig |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Selectieve bescherming | Ja |
| Kortsluitvastheid (Icw) | 1 kA |
| Stootspanningsvastheid | 5 kA |
| Kortstondigvertraagd type | Nee |
| Met vergrendelingsvoorziening | Ja |
| Maat (conform DIN 43880) | 4 |
| Model | System pro M compact |
