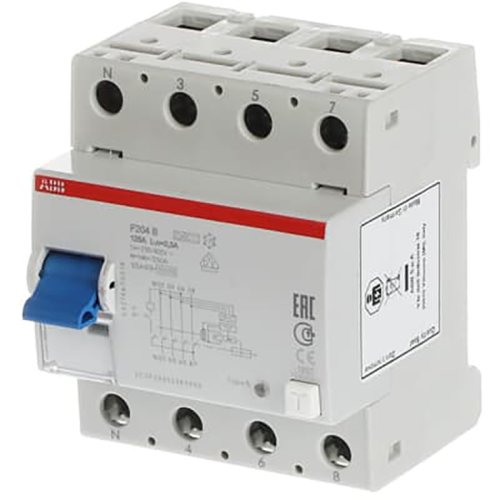

ABB Componenten Aardlekschakelaar
Artikelnummer: 20124063
Artikelnummer fabrikant: 2CSF204523R3950
EAN Code: 8012542989202
ABB Componenten, System pro M compact, F204 B-125/0.3-L, Aardlekschakelaar, DIN-rail, AC, B, 33,6, 50 Hz, IP20
De F204 B-125/0.3-L uit de System pro M compact serie is een vierpolige aardlekschakelaar voor DIN-railmontage die personen en installaties beschermt tegen foutstromen naar aarde. Ideaal in moderne energieverdeling waar vermogenselektronica wordt toegepast, zoals omvormers, EV‑laadinfrastructuur en frequentieregelaars, waar ook gladde gelijkstroomlekken kunnen optreden.Als B‑type detecteert hij naast wissel- en pulserende gelijkstroom ook gladde d.c.-lekstromen, wat ongeziene fouten zichtbaar maakt en elektrische risico’s vermindert. De 0,3 A gevoeligheid ondersteunt brandpreventie, terwijl de hoge stroombestendigheid tot 125 A geschikt is voor zwaardere toepassingen zonder in te boeten aan veiligheid. In lijn met de F200‑serie staat hij voor snelle, betrouwbare uitschakeling en selectieve coördinatie, wat ongewenste uitval beperkt en bedrijfscontinuïteit bevordert.
| RAL-nummer (vergelijkbaar) | 7.035 |
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Aantal polen | 4 |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 125 mA |
| Nom. (meet)spanning | 400 V |
| Schakelmateriaalbreedte | 72 |
| Schakelmateriaalhoogte | 85 |
| Schakelmateriaaldiepte | 75 |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Nom. foutstroom | 0,3 |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 40.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 50.000 - 50.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Type lekstroom | B |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Selectieve bescherming | Nee |
| Kortsluitvastheid (Icw) | 1 kA |
| Stootspanningsvastheid | 3 kA |
| Kortstondigvertraagd type | Ja |
| Met vergrendelingsvoorziening | Ja |
| Verliesvermogen | 33,6 |
| Maat (conform DIN 43880) | 4 |
| Model | System pro M compact |
