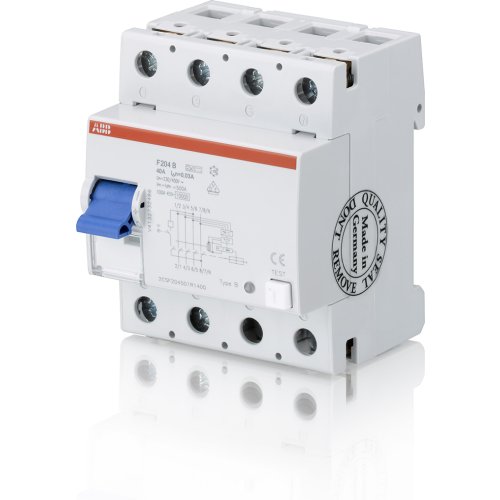

ABB Componenten Aardlekschakelaar
Artikelnummer: 20124062
Artikelnummer fabrikant: 2CSF204523R1950
EAN Code: 8012542988700
ABB Componenten, System pro M compact, F204 B-125/0.03-L, Aardlekschakelaar, DIN-rail, AC, B, 33,6, 50 Hz, IP20
De System pro M compact F204 B-125/0.03-L is een aardlekschakelaar voor betrouwbare persoons- en brandbeveiliging in verdeelinrichtingen. Hij bewaakt installaties op foutstromen naar aarde en schakelt snel uit bij lekstromen, zodat apparatuur en bekabeling beschermd blijven. Dankzij type B-detectie is hij uitermate geschikt voor toepassingen met omvormers, aandrijvingen of laad- en gelijkstroomtechniek, waar ook vloeiende gelijkstroomlekken kunnen optreden.Met een hoge nominale stroom tot 125 A en een gevoeligheid van 30 mA combineert dit model bedrijfszekerheid met verhoogde veiligheid. De F200-reeks biedt een breed portfolio met directe en selectieve varianten; deze uitvoering levert de juiste dekking wanneer AC-, pulserende én gladde DC-lekstromen moeten worden gedetecteerd. Kies de F204 B-125/0.03-L voor toekomstbestendige bescherming op DIN-rail.
| RAL-nummer (vergelijkbaar) | 7.035 |
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Aantal polen | 4 |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 125 mA |
| Nom. (meet)spanning | 400 V |
| Schakelmateriaalbreedte | 72 |
| Schakelmateriaalhoogte | 85 |
| Schakelmateriaaldiepte | 75 |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Nom. foutstroom | 0,03 |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 40.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 50.000 - 50.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Type lekstroom | B |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Selectieve bescherming | Nee |
| Kortsluitvastheid (Icw) | 1 kA |
| Stootspanningsvastheid | 3 kA |
| Kortstondigvertraagd type | Ja |
| Met vergrendelingsvoorziening | Ja |
| Verliesvermogen | 33,6 |
| Maat (conform DIN 43880) | 4 |
| Model | System pro M compact |
