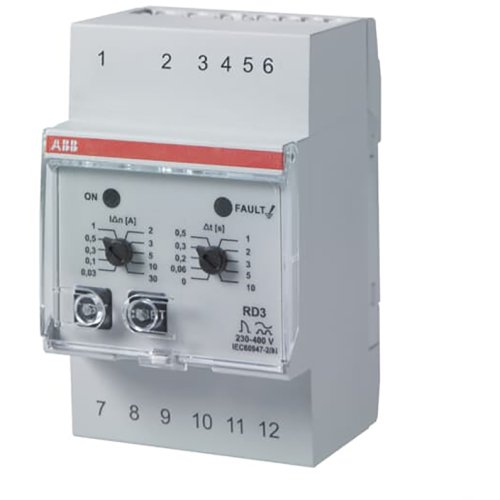

ABB Componenten Aardlekrelais 12-48 V AC/DC
Artikelnummer: 20124301
Artikelnummer fabrikant: 2CSJ201001R0001
EAN Code: 8012542748236
ABB Componenten, System pro M compact, RD3-48, Aardlekrelais 12-48 V AC/DC, Voor gemengd net, Schroefaansluiting, AC/DC
RD3-48 is een elektronisch aardlekrelais uit de System pro M compact-serie voor betrouwbare aardlekbeveiliging én continue bewaking in industriële installaties. Het detecteert reststromen vroegtijdig, helpt ongeplande stilstand voorkomen en verhoogt de bedrijfszekerheid zonder concessies aan bestaande schema’s.Het relais werkt samen met installatieautomaten uit de S200-serie en met compacte vermogensschakelaars uit de Tmax-reeks tot en met T5, zodat één oplossing zowel verdelers als zwaardere afgaande velden kan afdekken. De 12–48 V AC/DC voeding biedt flexibele integratie in nieuwe en bestaande panelen. Dankzij de DIN-railopbouw binnen System pro M compact is montage snel en overzichtelijk, terwijl de bewakingsfunctie gericht onderhoud ondersteunt en onnodige uitschakelingen helpt vermijden. Compact, doelgericht en klaar voor industriële omgevingen.
| Breedte | 52,8 mm |
| Hoogte | 85 mm |
| Diepte | 65 mm |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 0 |
| Aantal contacten als wisselcontact | 1 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 12.000 - 48.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 12.000 - 48.000 V |
| Nom. stuurspanning Us bij DC | 12.000 - 48.000 V |
| Functie | Voor gemengd net |
| Nom. (meet)spanning | 12.000 - 48.000 V |
| Met afneembare klemmen | Nee |
| Nom. (meet)frequentie | 50.000 - 60.000 Hz |
| Aanspreekwaarde stroomsterkte 1 | 500.000 - 500.000 mA |
| Max. toegestane opkomvertragingstijd | 10 s |
| Min. instelbare opkomvertragingstijd | 0 s |
| Foutenregistratie mogelijk | Nee |
| Indicatie verschilstroom | Ja |
| Model | System pro M compact |
