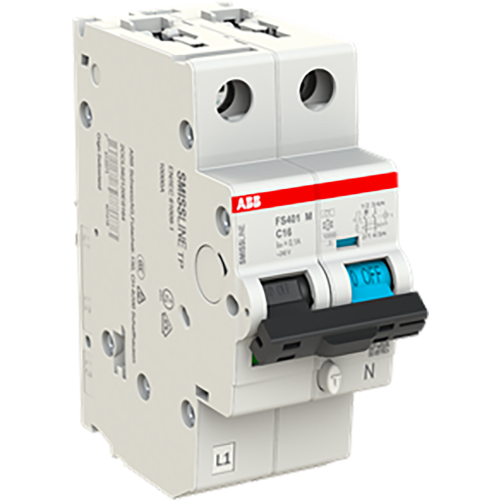

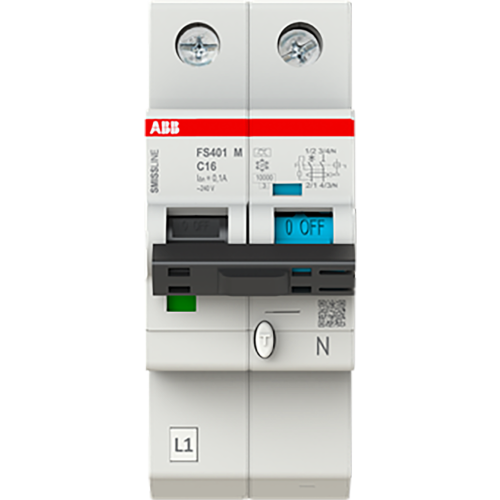

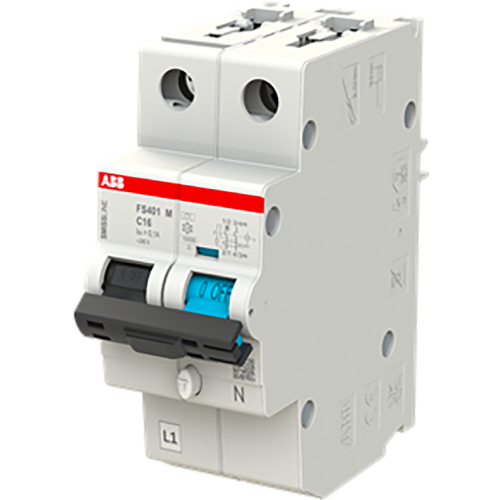

ABB Componenten Aardlekbev. met overstroombeveiliging C Kar, 16A, 100mA, 10kA 1P+Bev.
Artikelnummer: 20112905
Artikelnummer fabrikant: 2CCG001686R0001
EAN Code: 7612271521554
ABB Componenten, Smissline-S, FS401M-C16/0.1, Aardlekbev. met overstroombeveiliging C Kar, 16A, 100mA, 10kA 1P+Bev. , AC, C, A, 2,7, 50/60 Hz, IP20, Onvertraagd
De FS401M-C16/0.1 is een 1P+N plug-in aardlekautomaat voor het Smissline-S systeem. Hij beveiligt eindgroepen tegen overbelasting en kortsluiting, en schakelt betrouwbaar af bij sinusvormige wissel- en pulserende gelijkstroomfouten. Daarmee biedt hij bescherming tegen indirecte aanraking en extra bescherming tegen directe aanraking. Ideaal waar continuïteit en compacte opbouw telt.Dankzij plug-in montage in Smissline-S wordt montagetijd verkort en ombouw vereenvoudigd, zonder extra bedrading. De C-karakteristiek bij 16 A combineert startstroomtolerantie met zekere afschakeling, terwijl 100 mA gevoeligheid ongewenste trips helpt beperken in selectieve opzetten. Met 10 kA afschakelvermogen is hij voorbereid op hogere foutstromen. 1P+N zorgt voor gelijktijdige scheiding van fase en nul voor extra bedrijfszekerheid.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,1 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,7 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
