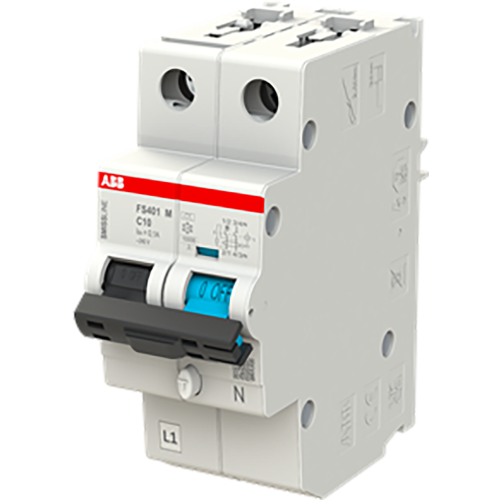

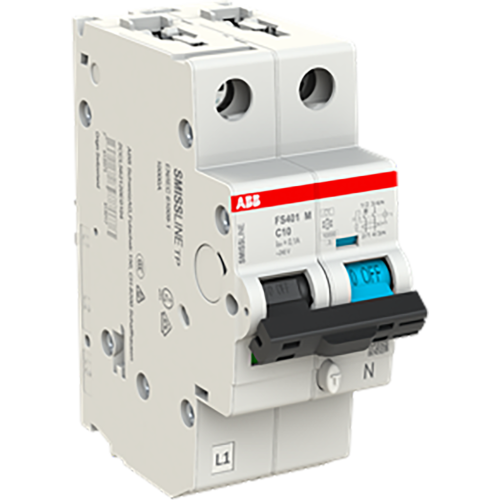

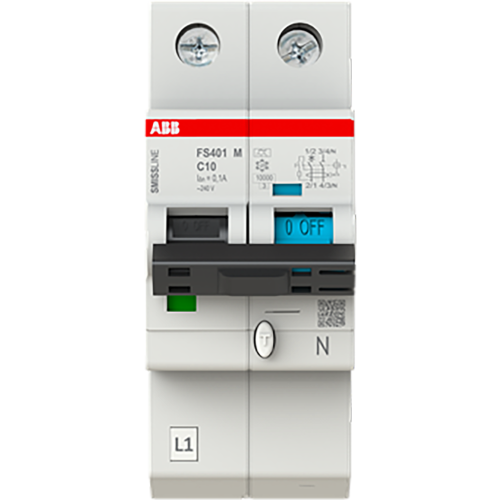

ABB Componenten Aardlekbev. met overstroombeveiliging C Kar, 10A, 100mA, 10kA 1P+Bev.
Artikelnummer: 20112903
Artikelnummer fabrikant: 2CCG001684R0001
EAN Code: 7612271521530
ABB Componenten, Smissline-S, FS401M-C10/0.1, Aardlekbev. met overstroombeveiliging C Kar, 10A, 100mA, 10kA 1P+Bev. , AC, C, A, 1,9, 50/60 Hz, IP20, Onvertraagd
De FS401M-C10/0.1 is een insteekbare aardlekautomaat voor het Smissline-S systeem. Hij beschermt eindgroepen tegen overbelasting en kortsluiting en detecteert sinusvormige wissel- en pulserende gelijkfoutstromen. Daarmee biedt hij bescherming tegen indirecte aanraking en aanvullende bescherming tegen directe aanraking, in een compacte 1P+N-uitvoering.Dankzij de C-karakteristiek 10 A schakelt hij betrouwbaar bij inductieve pieken zonder onnodige uitschakelingen, terwijl de 100 mA lekstroombeveiliging stabiliteit brengt in omgevingen met hogere lekstromen. De hoge uitschakelcapaciteit van 10 kA verhoogt de bedrijfszekerheid bij zware kortsluitstromen. De insteekbare montage in Smissline-S versnelt installatie en vervanging, beperkt stilstand en houdt de verdeelinrichting overzichtelijk. Ideaal wanneer snelle uitwisseling, veilige selectiviteit en compacte opbouw gevraagd zijn.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,1 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,9 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
